نحوه سوکت‌ زنی کابل شبکه کراس (راهنمای کامل تصویری)

سوکت زدن کابل شبکه کراس یکی از مهارت‌هایی است که هر متخصص شبکه، تکنسین یا علاقه‌مند به شبکه‌های کامپیوتری باید آن را یاد بگیرد. کابل کراس یا Crossover برای زمانی استفاده می‌شود که بخواهید دو دستگاه مشابه مثل دو لپ‌تاپ یا دو کامپیوتر را مستقیما به یکدیگر متصل کنید، بدون استفاده از هاب یا سوئیچ. تفاوت این کابل با کابل استریت (Patch) در نحوه اتصال سیم‌های داخلی و محل عبور سیگنال است. در این راهنما، به صورت مرحله‌به‌مرحله با اصول سوکت زنی کابل کراس و تفاوت آن با کابل‌های معمولی آشنا می‌شوید.

کابل شبکه کراس چیست و چه تفاوتی با کابل استریت دارد؟

کابل crossover نوع خاصی از کابل شبکه است که برای اتصال مستقیم دو دستگاه هم‌نوع طراحی شده. بر خلاف کابل‌های استریت که دو دستگاه مختلف مثل کامپیوتر و سوئیچ را به هم متصل می‌کنند، کابل کراس برای کامپیوتر به کامپیوتر، روتر به روتر یا سوییچ به سوییچ استفاده می‌شود. تفاوت اصلی این کابل در رنگ بندی کابل شبکه و سیم‌کشی داخلی آن است؛ در کابل کراس، سیم‌های ارسال و دریافت به‌صورت ضربدری به یکدیگر متصل می‌شوند. این موضوع باعث می‌شود تا دستگاه‌ها بتوانند مستقیما داده‌ها را بین خود منتقل کنند.

ابزار و وسایل مورد نیاز برای سوکت زدن کابل کراس

قبل از شروع آموزش سوکت زدن کابل شبکه کراس، بهتر است ابزار مورد نیاز را آماده کنید:

• کابل شبکه CAT5e یا CAT6

• دو عدد کانکتور RJ-45 با کیفیت

• آچار سوکت‌زن (Crimping Tool)

• تستر کابل شبکه برای بررسی صحت اتصال

• قیچی یا کاتر برای بریدن غلاف کابل

این ابزارها در بیشتر فروشگاه‌های تجهیزات شبکه در دسترس هستند. پیشنهاد می‌شود حتما از تستر برای بررسی نتیجه نهایی استفاده کنید، تا از بروز مشکلات ارتباطی در شبکه جلوگیری شود.

مراحل سوکت زدن کابل کراس (با رنگ‌بندی T568A/B)

در این بخش، به صورت گام به گام مراحل سوکت زدن کابل شبکه کراس را توضیح می‌دهیم:

1. تعیین طول کابل: طول کابل را با در نظر گرفتن فاصله بین دو دستگاه اندازه بگیرید. حداکثر طول مجاز برای کابل شبکه نباید از 100 متر تجاوز کند.

2. جدا کردن غلاف کابل: با استفاده از آچار شبکه یا کاتر، حدود ۲.۵ سانتی‌متر از روکش بیرونی کابل را به آرامی جدا کنید تا به سیم‌های رنگی داخلی برسید.

3. باز کردن و مرتب‌سازی سیم‌ها: سیم‌ها را از حالت تاب‌خورده خارج کرده و بر اساس یکی از استانداردهای T568A یا T568B مرتب کنید. در کابل کراس، یک سر کابل باید طبق T568A و سر دیگر طبق T568B مرتب شود.

• • T568A: سفید/سبز، سبز، سفید/نارنجی، آبی، سفید/آبی، نارنجی، سفید/قهوه‌ای، قهوه‌ای

  • T568B: سفید/نارنجی، نارنجی، سفید/سبز، آبی، سفید/آبی، سبز، سفید/قهوه‌ای، قهوه‌ای

4. برش یکنواخت سیم‌ها: سیم‌ها را با قیچی به صورت یکدست و در طول حدود ۱۲.۵ میلی‌متر برش دهید تا آماده قرار گرفتن در کانکتور شوند.

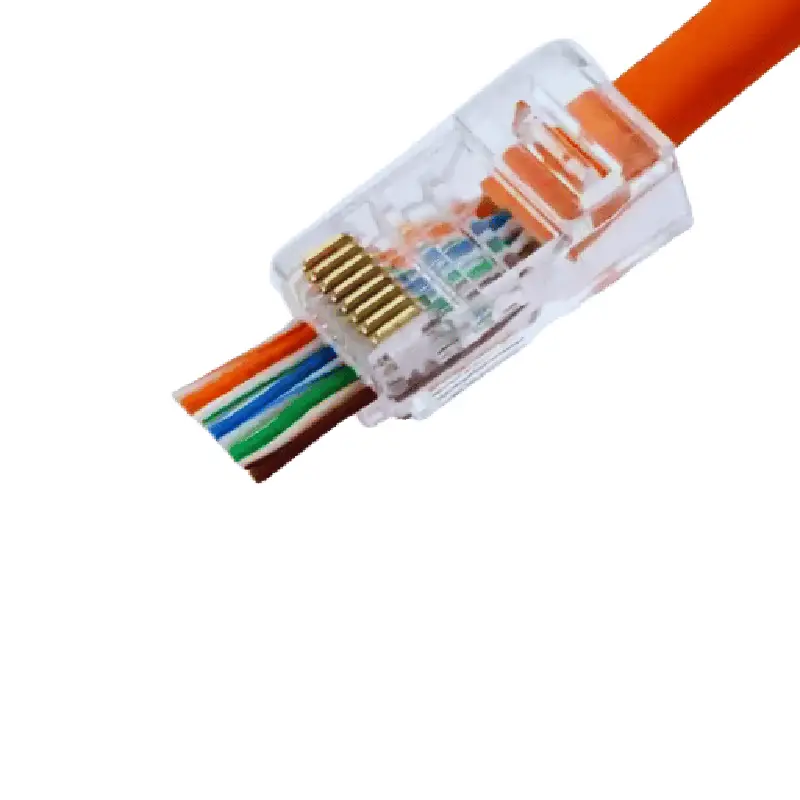

5. قرار دادن سیم‌ها در کانکتور RJ-45: سیم‌ها را به آرامی در کانکتور وارد کنید، به‌طوری‌که نوک هر سیم به انتهای جک برسد و ترتیب رنگ حفظ شود.

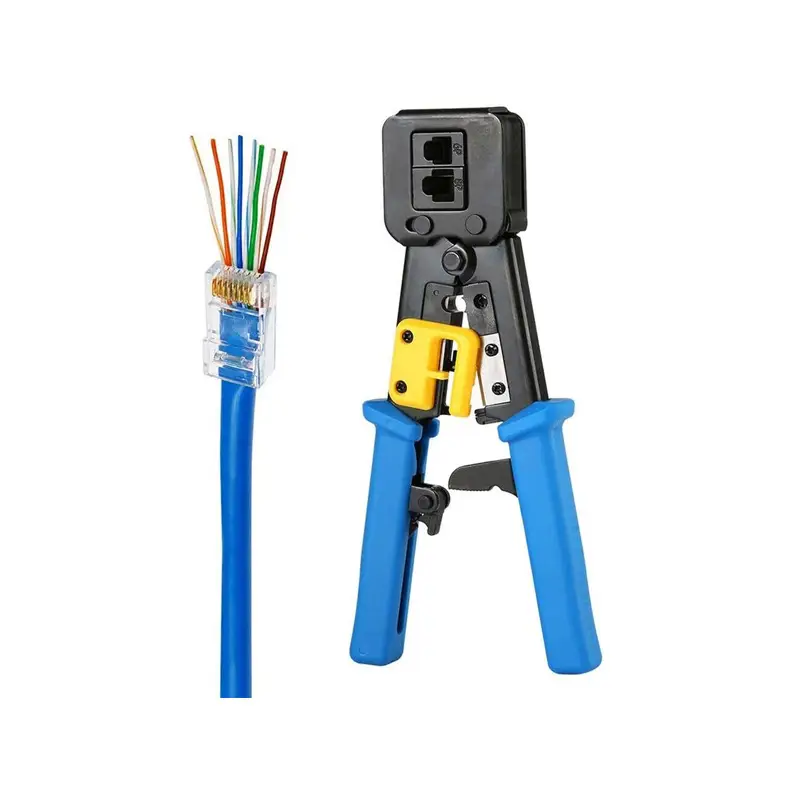

6. سوکت‌زنی با آچار شبکه: کانکتور را داخل آچار قرار دهید و فشار دهید تا قفل شود و اتصالات بین سیم‌ها و پین‌های فلزی برقرار گردد.

7. تکرار برای سر دیگر کابل: تمام مراحل را برای سر دیگر کابل تکرار کنید، با این تفاوت که سر دوم باید از استاندارد متفاوت استفاده کند (یکی A و دیگری B).

8. تست نهایی کابل: کابل را به تستر وصل کنید تا مطمئن شوید ترتیب سیم‌ها درست است و مشکلی در ارسال و دریافت سیگنال وجود ندارد.

موارد استفاده از کابل کراس در شبکه‌های کوچک

یکی از کاربردهای رایج سوکت زدن کابل شبکه کراس در اتصال مستقیم دو کامپیوتر برای انتقال فایل یا اشتراک‌گذاری اینترنت است. همچنین در مواقعی که سوئیچ یا روتر در دسترس نیست و نیاز به تست تجهیزات شبکه دارید، کابل کراس یک ابزار کارآمد است. در شبکه‌های آزمایشگاهی، تنظیمات موقتی یا در محیط‌هایی که تعداد تجهیزات محدود است، استفاده از کابل کراس می‌تواند زمان و هزینه را کاهش دهد. اگرچه امروزه بیشتر تجهیزات از قابلیت Auto MDI-X پشتیبانی می‌کنند، اما هنوز هم کابل کراس در برخی سناریوهای تخصصی و شبکه‌های دستی کاربرد دارد.

جدول تفاوت رنگ‌بندی کابل کراس و استریت

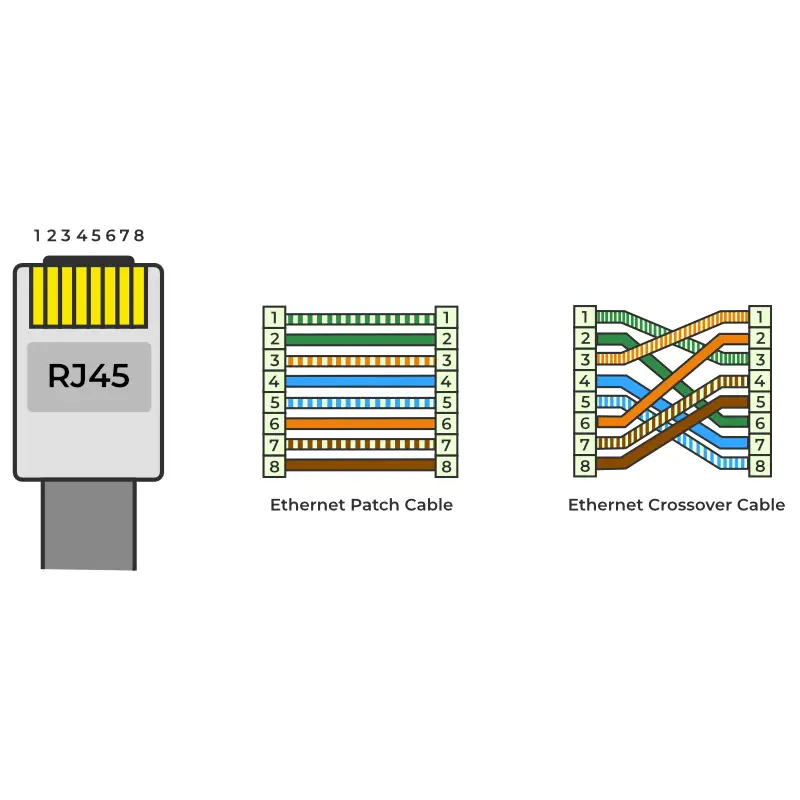

یکی از کلیدی‌ترین تفاوت‌ها در کابل‌های شبکه، تفاوت در چینش سیم‌هاست. در کابل استریت (Patch)، هر دو انتهای کابل دقیقا با یک ترتیب رنگی مشابه (معمولا T568B) سوکت زده می‌شوند. اما در کابل کراس، دو استاندارد متفاوت برای هر سمت استفاده می‌شود؛ یک طرف طبق T568A و طرف دیگر طبق T568B. این جابجایی رنگ‌ها باعث می‌شود که سیگنال‌های ارسال و دریافت بین دو دستگاه مستقیم به‌هم متصل شوند. به همین دلیل، تفاوت کابل استریت و کراس دقیقا از همین ساختار داخلی آغاز می‌شود.

نکات مهم در هنگام سوکت‌زنی کابل کراس

برای داشتن یک اتصال پایدار و بدون خطا، رعایت چند نکته هنگام سوکت زدن کابل شبکه کراس ضروری است. ابتدا مطمئن شوید که طول کابل از ۱۰۰ متر تجاوز نکند، چون باعث افت کیفیت سیگنال می‌شود. دوم اینکه از آچار شبکه استاندارد برای پانچ دقیق سوکت استفاده کنید. سوم اینکه هنگام وارد کردن سیم‌ها به سوکت RJ-45، بررسی کنید که نوک سیم‌ها حتما تا انتهای جک رسیده باشند. در نهایت، حتما از ابزار تست کابل RJ-45 استفاده کنید تا از صحت عملکرد کابل اطمینان پیدا کنید.

تفاوت کابل Crossover و Patch چیست؟

هر دو نوع کابل برای انتقال داده استفاده می‌شوند اما تفاوت در کارکرد آن‌هاست. کابل Patch یا استریت برای اتصال دستگاه‌های غیرمشابه (مثل سوئیچ و کامپیوتر) طراحی شده، در حالی که کابل کراس برای اتصال دستگاه‌های هم‌نوع (مثل کامپیوتر به کامپیوتر یا روتر به روتر) استفاده می‌شود. کابل کراس، با تعویض موقعیت سیم‌های ارسال و دریافت در داخل سوکت‌ها، امکان انتقال مستقیم داده بین دو سیستم را فراهم می‌کند. این ویژگی، مهم‌ترین تفاوت کابل استریت و کراس محسوب می‌شود.

آیا یادگیری سوکت زدن کابل شبکه کراس ضروری است؟

بدون شک، یادگیری سوکت زدن کابل شبکه کراس یکی از پایه‌های مهم در مهارت‌های شبکه است. حتی اگر تجهیزات مدرن بسیاری از مشکلات اتصال را به صورت خودکار حل می‌کنند، هنوز هم دانستن اصول پایه مثل رنگ‌بندی کابل‌ها، نحوه پانچ سوکت با آچار شبکه و استفاده از تستر کابل RJ-45 بسیار کاربردی است. کابل‌های کراس همچنان در محیط‌های آموزشی، آزمایشگاهی یا شرایط اضطراری که سوئیچ در دسترس نیست، بهترین انتخاب هستند. بنابراین اگر در حوزه شبکه فعالیت دارید یا به آن علاقه‌مند هستید، حتما این مهارت ساده اما حیاتی را بیاموزید.

سوالات متداول

1. کابل کراس برای چه دستگاه‌هایی استفاده می‌شود؟
   کابل‌های کراس معمولا برای اتصال مستقیم دو دستگاه هم‌نوع مانند دو کامپیوتر، دو سوئیچ یا دو روتر کاربرد دارند. این نوع اتصال زمانی مفید است که دستگاهی برای مدیریت ترافیک شبکه مثل سوئیچ یا هاب در دسترس نباشد.
2. آیا می‌توان کابل کراس را به کابل استریت تبدیل کرد؟
   بله، این کار با تعویض یکی از سوکت‌ها قابل انجام است. کافی‌ست یکی از طرف‌های کابل را طبق رنگ‌بندی T568B سوکت بزنید تا کابل به شکل استریت عمل کند. البته توصیه می‌شود از ابتدا هدف را مشخص و بر همان اساس سوکت‌زنی را انجام دهید.
3. آیا کابل کراس هنوز کاربرد دارد؟
   هرچند بسیاری از تجهیزات جدید از قابلیت Auto MDI-X پشتیبانی می‌کنند که نیاز به کابل کراس را حذف می‌کند، اما همچنان در تست‌های شبکه، آموزش و برخی کاربردهای خاص، کابل کراس مفید و قابل استفاده است.
4. تفاوت کابل Crossover و Patch چیست؟
   تفاوت اصلی در نحوه سیم‌کشی داخلی است. در کابل Patch دو سر سیم یکسان هستند، ولی در کابل Crossover یک سر با استاندارد T568A و سر دیگر با T568B ساخته می‌شود تا بتوانند سیگنال‌های ارسال و دریافت را مستقیم به‌هم متصل کنند.
