راهنمای کامل مدیریت ترافیک شبکه با روتر میکروتیک

مدیریت پهنای باند در میکروتیک یکی از مهمترین ابزارهای کنترل و بهینه سازی ترافیک شبکه به شمار می آید که نقش تعیین کننده ای در حفظ پایداری و کیفیت سرویس در محیط های کاری دارد. در شبکه های کوچک و بزرگ، توزیع هوشمند پهنای باند میان کاربران و سرویس ها می تواند تفاوت چشمگیری در سرعت دسترسی، تجربه کاربری و بهره وری کل سیستم ایجاد کند. هنگامی که حجم ترافیک از ظرفیت لینک های ارتباطی فراتر می رود، بدون وجود یک سیستم مدیریت دقیق، بخشی از کاربران ممکن است با کندی یا قطعی مواجه شوند. به همین دلیل مفاهیمی مانند اولویت بندی بسته ها، صف بندی هوشمند و سهمیه بندی پهنای باند به عنوان اصول حیاتی در طراحی و نگهداری شبکه شناخته می شوند.

روترهای میکروتیک به دلیل انعطاف پذیری بالا، پشتیبانی از ابزارهای پیشرفته مدیریت ترافیک و قیمت مقرون به صرفه، جایگاه ویژه ای در میان مدیران شبکه پیدا کرده اند. سیستم عامل RouterOS امکان استفاده از قابلیت هایی مانند Queue Tree، Simple Queue و PCQ را فراهم می کند که به کمک آن می توان ترافیک را بر اساس نوع کاربر، آدرس آی پی یا سرویس های خاص تنظیم و کنترل کرد. همچنین ترکیب این قابلیت ها با ابزارهای فایروال، مانیتورینگ لحظه ای و اسکریپت نویسی داخلی، باعث شده میکروتیک به عنوان یکی از محبوب ترین راهکارهای مدیریت اینترنت در شبکه های سازمانی، آموزشی و خانگی شناخته شود. این محبوبیت نه تنها به خاطر کارایی فنی آن بلکه به دلیل قابلیت سفارشی سازی دقیق و انطباق با نیازهای متنوع کاربران در سطوح مختلف است.

روش های مدیریت پهنای باند در میکروتیک

روش های مدیریت پهنای باند در میکروتیک شامل ابزارهایی مانند Simple Queue برای محدود سازی سرعت هر کاربر به صورت جداگانه، Queue Tree برای کنترل سلسله مراتبی و تخصیص پهنای باند در سطح شبکه، و PCQ یا Per Connection Queue برای توزیع خودکار پهنای باند بین کاربران متعدد است. همچنین از Mangle برای علامت گذاری بسته ها و اعمال قوانین تفکیکی، و از Burst برای افزایش موقت سرعت و به عبارت بهتر کنترل سرعت کاربران در میکروتیک در زمان های کم ترافیک استفاده می شود. ترکیب این روش ها امکان کنترل دقیق و پویا بر ترافیک شبکه های کوچک و بزرگ را فراهم می کند.

1- بستن دسترسی کامل به اینترنت برای کاربران مشخص

یکی از بهترین روش های مدیریت پهنای باند در میکروتیک بستن دسترسی به اینترنت برای کاربر خاص است. در میکروتیک می توان دسترسی اینترنت کاربران خاص را به طور کامل مسدود کرد. برای این کار  ابتدا آی پی یا مک آدرس کاربر در قسمت Address List تعریف می شود. سپس در بخش IP > Firewall > Filter Rules یک قانون از نوع Forward با Action برابر Drop ایجاد می شود تا تمام ترافیک خروجی از آن کاربر به اینترنت قطع شود. این روش زمانی کاربرد دارد که بخواهید دسترسی برخی سیستم ها فقط به شبکه داخلی محدود بماند.

2- محدود کردن دانلود فایل ها با پسوند خاص (مانند mp3 ، exe ، mp4)

برای جلوگیری از دانلود فایل های خاص در میکروتیک می توان از قابلیت Content Filtering استفاده کرد. برای محدود کردن دانلود فایل در میکروتیک در مسیر IP > Firewall > Filter Rules نوع Chain را forward انتخاب کرده و در قسمت Content پسوند فایل مورد نظر مانند mp3 یا exe را وارد می کنید. سپس Action را روی Drop قرار می دهید. این روش مدیریت پهنای باند در میکروتیک مانع دانلود فایل های حجیم یا غیرمجاز می شود و به کنترل مصرف پهنای باند کمک می کند.

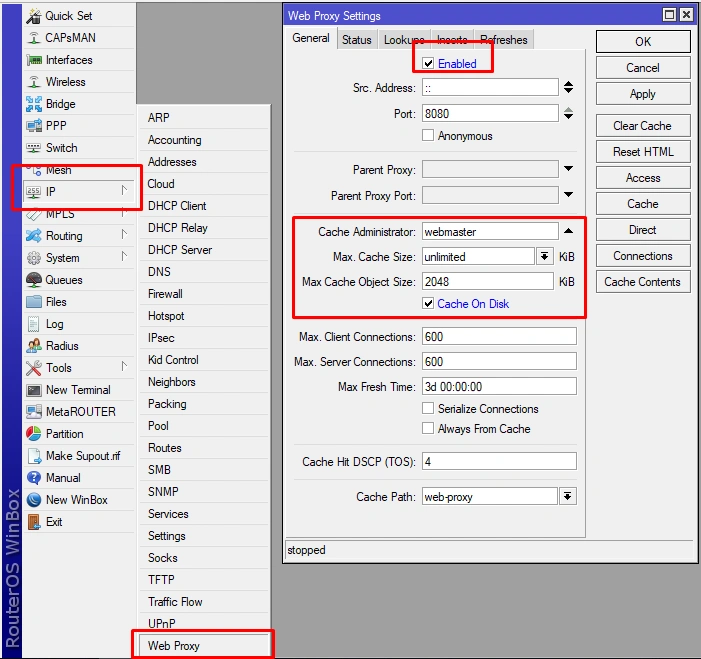

3- بستن دسترسی به سایت ها یا آدرس های اینترنتی مشخص

برای مسدود کردن سایت در میکروتیک می توان از دو روش استفاده کرد: یکی از طریق Address List و دیگری با Web Proxy داخلی میکروتیک. در روش اول دامنه یا آی پی سایت در Address List قرار می گیرد و با یک Rule از نوع Drop در فایروال دسترسی به آن مسدود می شود. در روش دوم می توان با فعال کردن Web Proxy و تعریف فهرست سایت های ممنوعه در قسمت Access، دسترسی کاربران را به آدرس های مشخص محدود کرد. این روش مدیریت پهنای باند در میکروتیک برای فیلتر محتوای نامناسب یا افزایش بهره وری در محیط های کاری کاربرد دارد.

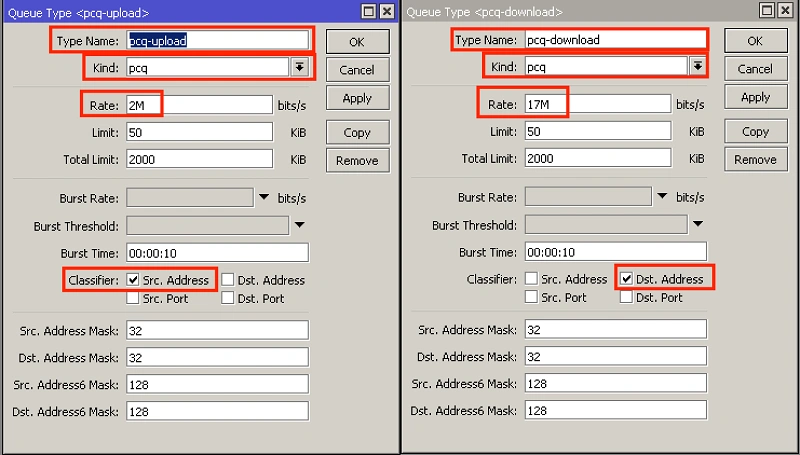

4- تنظیم PCQ در میکروتیک

برای مدیریت خودکار پهنای باند میان کاربران متعدد، روش PCQ (Per Connection Queue) در میکروتیک یکی از کارآمدترین گزینه هاست. این روش پهنای باند را به طور مساوی میان کاربران فعال تقسیم می کند و به صورت پویا بر اساس تعداد ارتباطات تنظیم می شود.

برای راه اندازی PCQ ابتدا در مسیر Queues > Queue Types نوع جدیدی ایجاد می کنید و در قسمت Kind گزینه PCQ را انتخاب می کنید. سپس مقادیر Rate (میزان حداکثر سرعت)، Limit (تعداد بسته های مجاز در صف) و Classifier (معمولاً بر اساس آدرس مقصد یا مبدأ) را تنظیم می نمایید.

در مرحله بعد، در بخش Queue Tree یا Simple Queue از این نوع صف استفاده می شود تا ترافیک کاربران با الگوریتم PCQ کنترل شود. نتیجه این تنظیم، توزیع عادلانه پهنای باند میان کاربران است بدون آنکه نیاز به تعریف محدودیت جداگانه برای هر آی پی وجود داشته باشد.

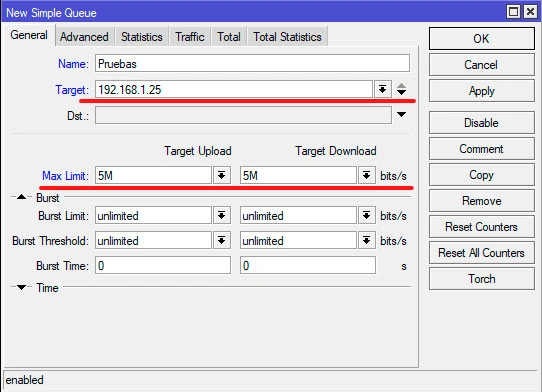

5- استفاده و آموزش Queue در میکروتیک

در میکروتیک، Queue ابزاری برای کنترل و تقسیم پهنای باند میان کاربران است که با ایجاد صف های مدیریت ترافیک، از مصرف نامتوازن و ازدحام جلوگیری می کند. Queue در واقع به مدیر شبکه اجازه می دهد برای هر کاربر، آی پی یا سرویس خاص، حداقل و حداکثر سرعت مجاز تعیین کند تا همه کاربران از پهنای باند موجود به صورت عادلانه استفاده کنند.

قبل از مدیریت پهنای باند در میکروتیک باید بدانید که دو نوع اصلی صف در میکروتیک وجود دارد. Simple Queue برای تنظیم سریع و کاربر محور است؛ در آن می توان برای هر کاربر یا محدوده آی پی سرعت دانلود و آپلود مشخص کرد. Queue Tree ابزار پیشرفته تری است که برای کنترل سطح بالاتر شبکه و مدیریت ترافیک اینترنت در میکروتیک به کار می رود و امکان تقسیم پهنای باند بر اساس پروتکل، پورت یا نوع داده را فراهم می کند.

در عمل، مدیر شبکه ابتدا ترافیک را با استفاده از ابزار Mangle علامت گذاری می کند و سپس در بخش Queue Tree برای هر نوع ترافیک یک صف جداگانه تعریف می کند. از طریق تنظیم Target Upload و Target Download نیز می توان مسیر جریان داده را مشخص کرد. ترکیب Queue با الگوریتم هایی مانند PCQ باعث می شود پهنای باند به صورت پویا و هوشمند بین کاربران تقسیم شود و کیفیت ارتباط در تمام ساعات پایدار بماند.

6- محدود کردن حجم مصرفی در روتر میکروتیک

برای محدود کردن حجم مصرفی کاربران در میکروتیک، می توان از ترکیب Queue با User Manager یا Script استفاده کرد. در ساده ترین حالت، با استفاده از User Manager می توان برای هر کاربر یک پروفایل حجمی تعریف کرد تا پس از مصرف میزان مشخصی از دیتا، دسترسی او قطع یا محدود شود.

در روش User Manager ابتدا کاربران در بخش Users تعریف می شوند، سپس در قسمت Profiles یک محدودیت با پارامتر Limit Bytes Total تعیین می شود. پس از رسیدن کاربر به این حجم، سیستم به صورت خودکار اتصال او را مسدود می کند.

در شبکه هایی که از PPPoE یا Hotspot استفاده می کنند، می توان با نوشتن Script در بخش Scheduler یا در قسمت PPP Secrets حجم مصرفی هر کاربر را مانیتور کرد و پس از عبور از حد مجاز، Rule مربوط به دسترسی اینترنت را غیرفعال نمود.

روش دیگر مدیریت پهنای باند در میکروتیک استفاده از Quota در Queue Tree است که از طریق تنظیم Max Limit و Bytes Limit امکان تعیین سقف مصرف برای هر صف را فراهم می کند. این راهکارهای مدیریت پهنای باند در میکروتیک باعث می شوند مصرف اینترنت در شبکه های اشتراکی یا سازمانی به صورت کنترل شده و منصفانه مدیریت شود.

تنظیمات کاربردی و مانیتورینگ در میکروتیک

میکروتیک ابزارهای متنوعی برای نظارت و بهینه سازی عملکرد شبکه در اختیار مدیران قرار می دهد. برای مانیتورینگ کاربران در میکروتیک از بخش Torch می توان ترافیک زنده را مشاهده کرد و آی پی ها، پورت ها و پروتکل های فعال را در لحظه بررسی نمود. ابزار مدیریت پهنای باند در میکروتیک Graphing امکان ثبت و نمایش نموداری مصرف پهنای باند، CPU و حافظه را فراهم می کند تا روند عملکرد سیستم به سادگی تحلیل شود. در بخش Traffic Flow و SNMP نیز می توان داده های ترافیکی را برای نرم افزارهای مانیتورینگ خارجی ارسال کرد.

در قسمت Logs گزارش تمامی رویدادها و دسترسی ها ذخیره می شود که برای عیب یابی بسیار مفید است. همچنین قابلیت Scheduler امکان اجرای خودکار دستورات مدیریتی در زمان های مشخص را فراهم می کند. ترکیب این امکانات باعث می شود مدیر شبکه بتواند رفتار کاربران، میزان مصرف و سلامت سیستم را به صورت دقیق رصد و کنترل کند.

جمع بندی

مدیریت پهنای باند در میکروتیک با استفاده از ابزارهایی مانند Queue، PCQ، Firewall و User Manager  به سادگی امکان پذیر می شود. با به کارگیری این قابلیت ها می توان سرعت کاربران را تنظیم، مصرف را محدود و دسترسی ها را بر اساس نیاز شبکه مدیریت کرد. ترکیب این روش ها موجب افزایش پایداری، کاهش مصرف بی رویه و استفاده بهینه از منابع ارتباطی می شود و به همین دلیل میکروتیک به عنوان یکی از کارآمدترین راهکارها برای مدیریت اینترنت در شبکه های سازمانی و خانگی شناخته می شود.

سوالات متداول درباره مدیریت پهنای باند در میکروتیک

1. چطور می توانم سرعت اینترنت کاربران را در میکروتیک محدود کنم؟ در بخش Simple Queue می توانید برای هر کاربر یا آی پی محدوده سرعت دانلود و آپلود مشخص کنید. با تنظیم Target برابر آی پی کاربر و تعیین مقادیر Max Limit، سرعت او محدود می شود.
2. چگونه می توان مصرف اینترنت هر کاربر را بر اساس حجم کنترل کرد؟ از طریق User Manager می توانید برای هر کاربر پروفایل حجمی تعریف کنید. در قسمت Limit Bytes Total مقدار حجم مجاز را تعیین کنید تا پس از اتمام آن، دسترسی کاربر به اینترنت به طور خودکار قطع شود.
3. چطور می توان دسترسی کاربران به سایت های خاص را بست؟ در قسمت IP > Firewall > Filter Rules یک قانون جدید بسازید، در فیلد Dst Address یا Content آدرس سایت را وارد کنید و Action را روی Drop تنظیم کنید تا دسترسی به آن سایت مسدود شود.
4. چطور می توانم ترافیک شبکه را در لحظه مشاهده کنم؟ با استفاده از ابزار Torch در مسیر Tools > Torch می توانید آی پی ها، پورت ها و حجم ترافیک جاری را به صورت لحظه ای مانیتور کنید.
5. تفاوت Queue Tree با Simple Queue چیست؟ Simple Queue برای کنترل سرعت کاربران به صورت ساده و سریع استفاده می شود، در حالی که Queue Tree برای مدیریت پیچیده تر در سطح کل شبکه و اعمال قوانین بر اساس نوع ترافیک، پورت یا پروتکل کاربرد دارد.
6. چگونه می توان سرعت لحظه ای هر کاربر را مشاهده کرد؟ در بخش Queues ستون Rate میزان مصرف لحظه ای هر کاربر را نمایش می دهد. همچنین می توانید با ابزار Graphing روند مصرف را به صورت نموداری مشاهده کنید.
7. چرا PCQ بهترین روش برای تقسیم پهنای باند است؟ زیرا در روش PCQ پهنای باند به صورت خودکار و عادلانه میان کاربران فعال تقسیم می شود و نیازی به تعریف جداگانه برای هر آی پی وجود ندارد. این روش برای شبکه های پرکاربر بسیار کارآمد است.
