مقایسه پچ پنل SFTP و UTP؛ کدام را انتخاب کنیم؟

تفاوت پچ پنل SFTP با UTP در ساختار فیزیکی، نحوه مدیریت تداخل‌های الکترومغناطیسی و الزامات اتصال به زمین (ارتینگ) خلاصه می‌شود. در ساختار پسیو شبکه، انتخاب پچ پنل باید کاملاً متناسب با بستر کابل‌کشی و شرایط محیطی پروژه انجام شود؛ در غیر این صورت، یا هزینه‌ای مازاد بدون بازدهی به پروژه تحمیل می‌شود یا اختلال نویز پایداری کل شبکه را مختل می‌کند.

شیلد فلزی مانند قفسی عمل می‌کند که از ورود نویز الکترومغناطیسی به کابل‌ها جلوگیری کرده و این انرژی را از طریق مسیری با امپدانس پایین به سمت زمین هدایت می‌کند. کابل شیلددار برای عملکرد مؤثر و حفاظت از داده‌ها حتماً باید ارت شود.

— پایگاه دانش Fluke Networks

پچ پنل UTP چیست؟

پچ پنل UTP نوعی پچ پنل بدون شیلد است که برای پایان‌دهی و سازمان‌دهی کابل‌های شبکه بدون حفاظ فلزی (Unshielded Twisted Pair) استفاده می‌شود. در این پچ پنل‌ها، کیستون‌ها و اتصالات فاقد روکش فلزی رسانا هستند و زوج‌سیم‌های به هم تابیده بدون نیاز به اتصال گراندینگ مستقیماً به کانکتورها ترمینت می‌شوند.

پچ پنل بدون شیلد در پروژه‌های اداری استاندارد، دفاتر شرکتی و منازل، متداول‌ترین انتخاب به شمار می‌رود. ساختار این پچ پنل هزینه نهایی تجهیزات پسیو شبکه را بهینه نگه می‌دارد و به دلیل سادگی مکانیزم داخلی، سرعت نصب بالایی در رک فراهم می‌کند.

پچ پنل SFTP چیست؟

پچ پنل SFTP که در اصطلاح فنی به آن پچ پنل شیلددار نیز گفته می‌شود، مجهز به بدنه فلزی رسانا، خارهای اتصال شیلد و ترمینال اختصاصی ارت (Grounding Lug) است. این پچ پنل برای مدیریت کابل‌های شیلددار و فویل‌دار (Screened Foiled Twisted Pair) ساخته شده و امکان برقراری پیوستگی الکتریکی بین فویل کابل، کانکتورهای محافظت‌شده و سیستم اتصال زمین رک را فراهم می‌سازد.

هدف اصلی پچ پنل شیلددار این است که جریان‌های القایی ناشی از امواج الکترومغناطیسی خارجی را پیش از رسیدن به سیگنال داده مهار کند و از طریق کابل گراندینگ به شین ارت رک انتقال دهد.

هم‌بندی و اتصال زمین برای پچ‌پنل‌های شیلددار یک الزام فنی است تا هم ایمنی الکتریکی و هم پایداری دفع تداخل برآورده شود.

— دستورالعمل فنی پچ‌پنل‌های شیلددار شرکت Leviton

تفاوت ساختار پچ پنل SFTP و UTP

تفاوت ساختار پچ پنل SFTP و UTP فراتر از یک تغییر ظاهری ساده است. در پچ پنل UTP فریم اصلی اغلب از پلاستیک فشرده یا ورق‌های نازک بدون الزام رسانایی الکتریکی ساخته می‌شود و ماژول‌ها و کیستون‌ها نیازی به تماس فلزی با یکدیگر ندارند.

در نقطه مقابل، پچ پنل SFTP از شاسی تمام‌فلزی با آلیاژ رسانا و فنرهای تماسی بهره می‌برد. هنگام جا زدن کیستون شیلددار داخل فریم پچ پنل، روکش فلزی کیستون با شاسی پچ پنل درگیر می‌شود تا یک مسیر بسته و یکپارچه برای اتصال الکتریکی شیلد تا سیم اتصال زمین به وجود آید. این موضوع وزن و استحکام مکانیکی پچ پنل شیلددار را افزایش می‌دهد.

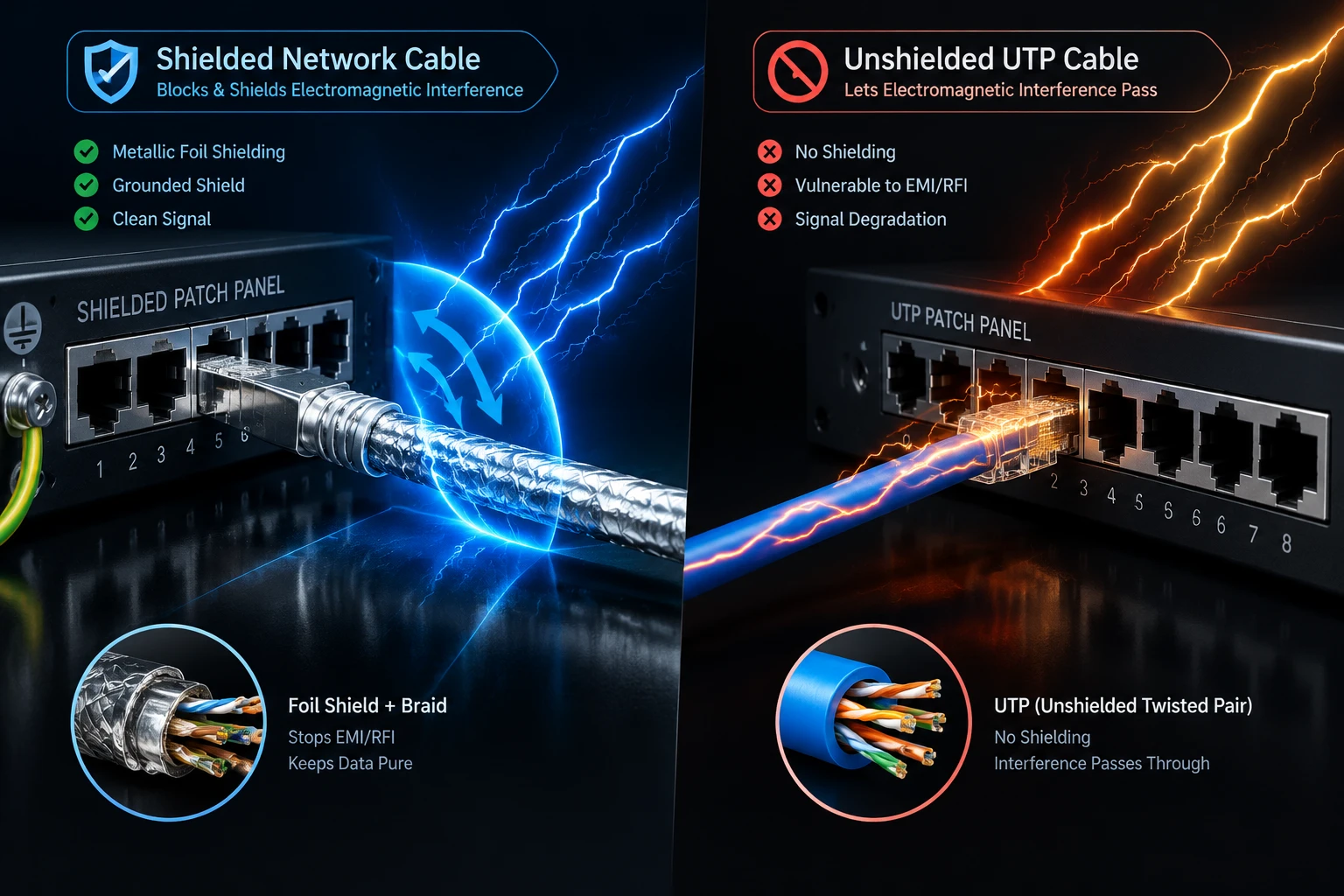

تفاوت پچ پنل SFTP و UTP در شیلدینگ

تفاوت پچ پنل SFTP و UTP در شیلدینگ به نحوه تخلیه بارهای القایی وابسته است. پچ پنل UTP کاملاً عاری از مسیر ارتینگ شیلد است و تنها بر تقارن ذاتی زوج‌سیم‌ها برای دفع نویز تکیه دارد. بنابراین نیازی به اتصال مستقیم به شین ارتینگ اتاق سرور ندارد.

در طرف دیگر، پچ پنل SFTP قطعه نهایی حلقه شیلد در رک است. اگر پچ پنل شیلددار به شین ارتینگ متصل نشود، شیلد فلزی کابل شبکه نمی‌تواند انرژی تخلیه‌شده را دفع کند.

مطابق با الزامات استاندارد ANSI/TIA-607، پچ‌پنل‌های شیلددار باید طبق دستورالعمل سازنده و با هادی اتصال استاندارد به سیستم هم‌بندی و ارتینگ متصل شوند؛ در حالی که در کابل‌کشی غیرشیلددار نیازی به این اتصال اختصاصی برای پچ‌پنل نیست.

— تحلیل تخصصی استاندارد ANSI/TIA-607 در نشریه Cabling Installation & Maintenance

مقایسه SFTP و UTP از نظر مقاومت در برابر نویز

مقایسه SFTP و UTP از نظر مقاومت در برابر نویز، تعیین‌کننده کاربرد هر یک در سناریوهای مختلف است. در محیط‌های صنعتی، کنار کابل‌های برق فشار قوی، نزدیک آسانسورها و دستگاه‌های جوشکاری یا تجهیزات پزشکی، سطح امواج الکترومغناطیسی (EMI) و رادیویی (RFI) بالاست. در این شرایط، پچ پنل و کابل‌کشی SFTP با ایجاد سد محافظ فویل و بافت فلزی، مانع افت کیفیت بسته داده و پدیده هم‌شنوایی (Crosstalk) می‌شوند.

در محیط‌های اداری معمول که منابع نویز قدرتمند وجود ندارند، کابل‌کشی شبکه با پچ پنل UTP انتقال داده پایدار و بدون قطعی را تضمین می‌کند. در این پروژه‌ها استفاده از سیستم شیلددار نه‌تنها تفاوت محسوسی در سرعت انتقال داده ایجاد نمی‌کند، بلکه هزینه پروژه را بیهوده افزایش می‌دهد.

مقایسه پچ پنل SFTP و UTP از نظر سازگاری با کابل شبکه

سازگاری در لایه فیزیکی شبکه باید به‌صورت همگن رعایت شود. پچ پنل UTP منحصراً برای کابل‌های بدون شیلد، کیستون‌های پلاستیکی UTP و پچ‌کوردهای UTP بهینه‌سازی شده است. پچ پنل SFTP نیز به کابل‌های SFTP، کیستون‌های تمام‌فلزی شیلددار و پچ‌کوردهای شیلددار نیاز دارد.

اگر کابل SFTP به پچ پنل UTP متصل شود، به دلیل نبود اتصال بدنه فلزی، شیلد کابل در رک معلق مانده و پیوستگی مدار حفاظتی قطع می‌شود. در این حالت، شیلد فلزی کابل عملکرد معکوس پیدا کرده و نویزهای محیطی را به سمت زوج‌سیم‌ها بازتاب می‌دهد.

تفاوت پچ پنل SFTP و UTP از نظر نصب و راه‌اندازی

فرآیند نصب پچ پنل UTP بسیار سریع، مستقیم و بدون پیچیدگی است. تکنسین شبکه تنها ژاکت خارجی کابل را جدا کرده و سیم‌ها را روی کیستون پرس می‌کند. نیازی به اتصال هادی گراندینگ، سیم لخت تخلیه (Drain Wire) یا سنجش مقاومت ارت وجود ندارد.

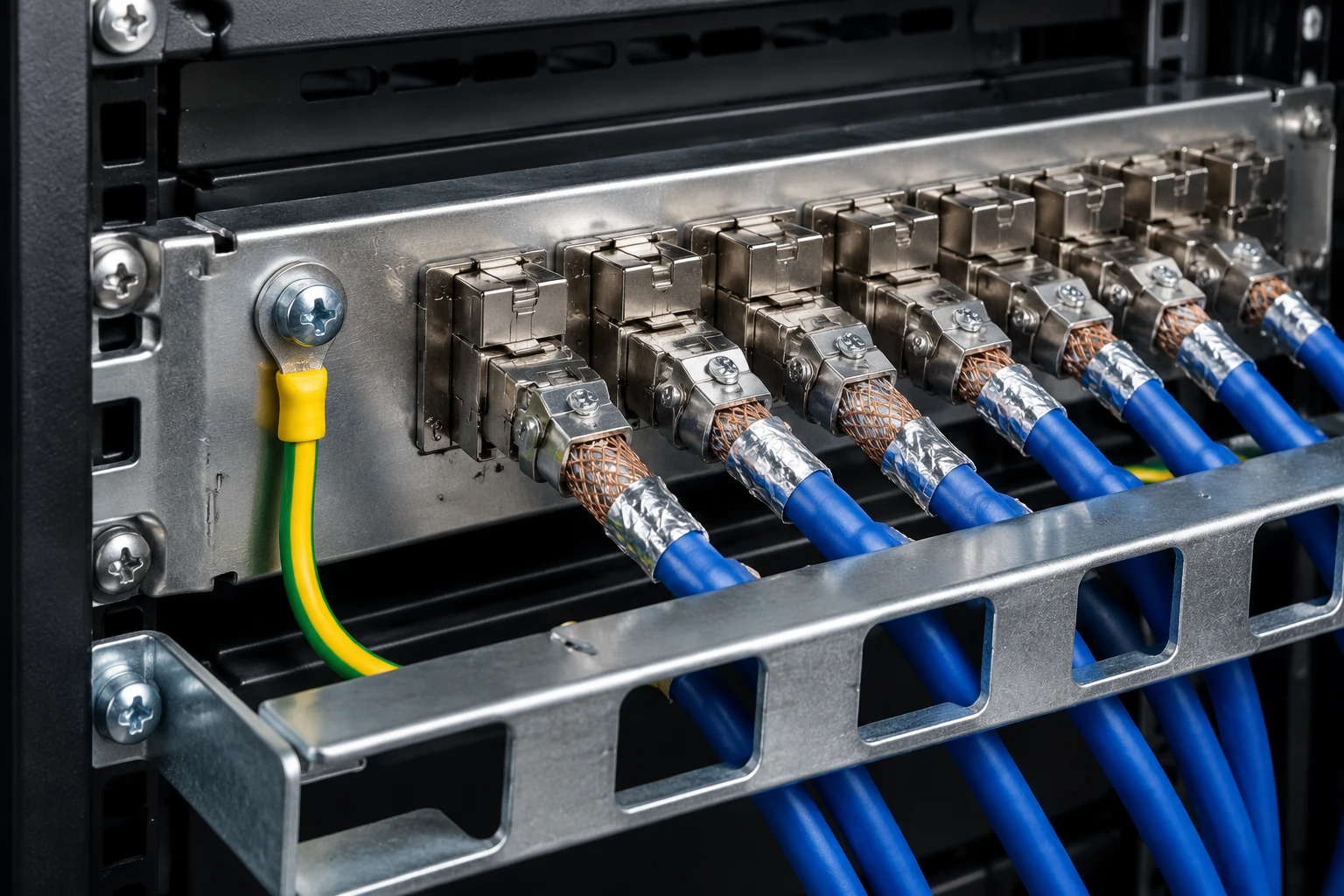

در مقابل، سربندی پچ پنل SFTP نیازمند صرف زمان، دقت و مهارت بیشتر نصاب است. برای هر پورت، لایه فویل و شیلد بافته‌شده باید به‌دقت برگردانده شده و با بدنه کیستون یا گیره پچ پنل اتصال کامل پیدا کند. در پایان نیز کابل گراندینگ پچ پنل باید به شین مسی رک متصل شود و پیوستگی شیلد با دستگاه‌های تستر پیشرفته تایید گردد.

جمع‌بندی؛ پچ پنل SFTP یا UTP؟

انتخاب بین پچ پنل SFTP یا UTP به ارزیابی دقیق محیط نصب و بودجه پروژه بازمی‌گردد. اگر محیط کابل‌کشی یک ساختمان اداری معمولی، آموزشگاه یا فضای مسکونی است و کابل‌ها از داکت‌های جداگانه با فاصله ایمن از کابل‌های برق عبور می‌کنند، پچ پنل UTP اقتصادی‌ترین، سریع‌ترین و بهترین انتخاب خواهد بود.

اما اگر پروژه در کارخانجات، محیط‌های صنعتی، فضاهای مجاور تابلو برق‌های فشار قوی یا دیتاسنترهایی با تراکم شدید کابل اجرا می‌شود، پچ پنل SFTP به همراه زیرساخت شیلددار و سیستم ارتینگ استاندارد، انتخابی ضروری برای حفظ یکپارچگی داده‌ها در تجهیزات پسیو شبکه است.
