اکسس پوینت بی سیم میکروتیک MikroTik LHG 5 با پارت نامبر RBLHG-5nD

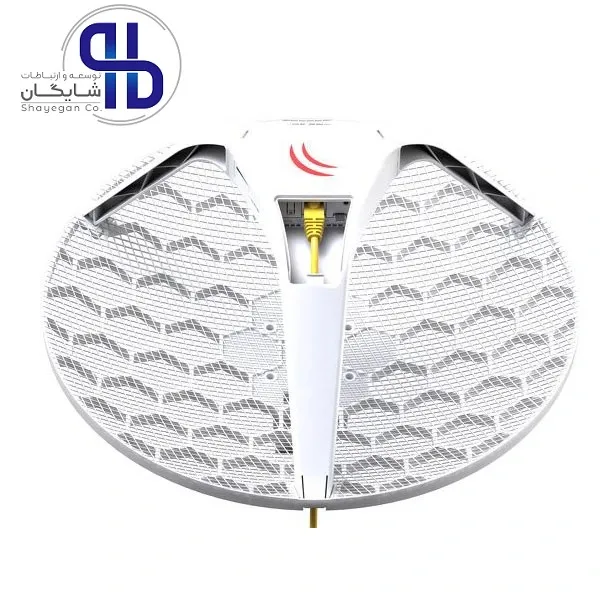

اکسس پوینت بی سیم میکروتیک MikroTik LHG 5 با پارت نامبر RBLHG-5nD یک دستگاه کوچک وایرلس جهت ایجاد ارتباط بین دستگاه های شبکه می باشد که با وزن سبک 1000 گرمی و ابعاد جمع و جور145 × 450 × 450 میلی‌متری برای نصب در فضاهای باز طراحی و تولید شده است. این دستگاه شکلی دایره ایی و توری مانند دارد و از پلاستیکی فشرده و باکیفیت ساخته شده است بنابراین در برابرعوامل جوی مثل: برف، باران، خاک، سرما و گرما مقاومت بالایی دارد.

در بالای قسمت توری LHG 5 میکروتیک نشانگرهای LED تعبیه شده اند تا وضعیت دستگاه و قدرت سیگنال دریافتی را به کاربران نمایش دهند. قدرت گیرندگی آنتن گرید میکروتیک، 24.5 دسی بل است و بواسطه ی داشتن طراحی مشبک از وزن سبکی برخوردار بوده و باعث عدم انحراف دستگاه پس از نصب می شود، این نوع آنتن با قرار گرفتن در داخل محفظه ی اکسس پوینت موجب حذف کابل های اضافی می گردد.

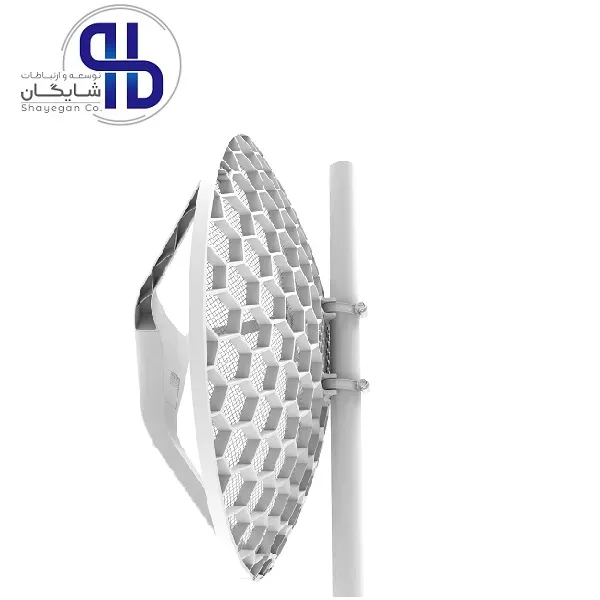

آنتن میکروتیک برای داشتن حمل و نقلی راحت تر در بسته هایی مخصوص به صورت قطعات جداگانه قرار گرفته است البته نصب و راه اندازی آن بسیار آسان است و به تخصص خاصی نیازی ندارد. شما می توانید از طریق پایه ی نصبLHG 5  میکروتیک، زاویه ی آن را تا 5 درجه به سمت بالا و پایین تنظیم کنید. اکسس میکروتیک دارای یک پورت LAN جهت افزایش سرعت و بالا رفتن راندمان کارها است که از طریق آن اینترنت بین اجزای مختلف شبکه تقسیم و توزیع می شود.

این نوع پورت از طریق کابل شبکه، دستگاه های مختلف را به دیگر تجهیزات شبکه متصل می کند. لازم به ذکر است که حداکثر جریان بار برروی این پورت 500MA می باشد. LHG 5 از پردازنده ی AR9344 تک هسته ایی با سرعتی600 مگاهرتزی برخوردار می باشد که با استفاده از حافظه ی رم 64 مگابایتی به پردازش دقیق تر داده ها می پردازد. حافظه ی ذخیره سازی (FLASH) آن نیز با ظرفیتی 16 مگابایتی می تواند تمامی داده های شما را ذخیره سازی کند.

ویژگی های اکسس پوینت بی سیم میکروتیک MikroTik LHG 5 با پارت نامبر RBLHG-5nD

حداکثر توان مصرفی اکسس پوینت بی سیم میکروتیک MikroTik LHG 5 با پارت نامبر RBLHG-5nD  شش وات می باشد، منبع تغذیه آن با برخورداری از قابلیت POE به انتقال جریان برق با ولتاژ ورودی 11 تا 30 ولت می پردازد که با وجود این قابلیت توان مصرفی دستگاه به میزان قابل توجهی کاهش پیدا می کند. این محصول  با انتقال داده ها در سرعت های ۵GHz-، 6MBit/s -، dBm25، ۵ GHz- ، ۵۴MBit/s، dBm -20 می تواند به دیگر دستگاه ها متصل شود. سیستم عاملLHG 5  از نوع RouterOS با لایسنس سطح ۳ می باشد. این دستگاه با دامنه ی پوشش دهی 15 کیلومتری خود می تواند گزینه ی مناسبی برای ارتباط های نقطه به نقطه (ptp) باشد و به عنوان CPE در مسافت های طولانی مورد استفاده قرار بگیرد، البته حداکثر و حداقل دامنه ی پوشش دستگاه بستگی به نویز محیط و دید مستقیم دارد. از ویژگی های بارز این دستگاه اتصال مستقیم آن به آنتن می باشد که این قابلیت باعث حذف کابل رابط و عدم افت کابل می گردد.

تعیین زمان آپلینک کلاینت ها بر اساس پهنای باند مورد نیاز آنها توسط اکسس پوینت LHG 5 انجام می شود. این دستگاه کوچک در فواصل طولانی قابلیت ارسال تصاویر ذخیره شده ی دوربین مداربسته به دستگاه ضبط در شبکه را دارد و با  داشتن آنتن وایرلس این امکان را برای شما فراهم می سازد تا علاوه بر عکس های ذخیره شده، بتوانید دیتاهای خود را نیز به راحتی انتقال دهید که این عمل با اتصال اکسس پوینت به سوئیچ امکان پذیر می شود و با دریافت تصاویر از طریق امواج رادیویی آن ها را به مقصد ارسال می کند.

پروتکل  Nv2

اکسس میکروتیک LHG 5 از پروتکل  Nv2پشتیبانی می کند، از مزایای این پروتکل می توان به اتصال کلاینت به اکسس پوینت در لینک های پوینت تو پوینت، کاهش محدودیت فاصله در لینک های بلند،استفاده ازقابلیت سیستم عامل  Routeros V5درمیکروتیک، پشتیبانی از کانال های 5/10/20/40 مگاهرتز، WDS، پروتکل QoS  و رمز گذاری بر روی داده اشاره کرد.

QoS

QoSیک سرویس جهت بهبود کیفیت ارتباطات است و به عنوان راهکاری برای مدیریت و اولویت بندی پهنای باند شبکه در اکسس پوینت استفاده می شود که این اولویت بر اساس نوع دستگاه، نوع کاربرد و … می تواند متغیر باشد. این فناوری باعث می شود تا ترافیک های حساس شبکه مثل ویدیو و صوت، اولویت بیشتری را نسبت به ترافیک های عادی شبکه داشته باشند.

WDS در اکسس پوینت بی سیم میکروتیک MikroTik LHG 5

WDS مخفف عبارت  Wireless Distribution System و به معنای سیستم توزیع بی سیم می باشد که دستگاه های وایرلس دارای استاندارد 802.11 نظیر: اکسس پوینت، مودم، روتر و … را قادر به برقراری ارتباط داخلی می سازد همچنین این امکان را به شبکه های وایرلس می دهد تا با به کار بردن یک یا چند اکسس پوینت دیگر، بدون نیاز به لینک سیمی در بین آنها، محیط تحت پوشش خود را گسترش دهند.

CPE

اکسس میکروتیک LHG 5 می تواند به عنوان CPE در مسافت های طولانی استفاده شود. CPE مخفف عبارت Customer Premises Equipment و به معنای تجهیزات مستقر در محل مشتری می باشد که اغلب به شکل Point To Point  با یکدیگر ارتباط برقرار می کنند.

سیستم عامل RouterOS

سیستم عامل اکسس میکروتیک از نوع RouterOS با لایسنس سطح 3 می باشد این سیستم عامل در سال 1997 تولید شده است. از مزایای آن می توان به مسیریابی پیشرفته، ثبات خیلی بالا، قابلیت کنترل بی نظیر و انعطاف پذیری بالا برای بهره گیری از انواع رابط ها (Interface) اشاره کرد.

RouterOS به کمک نرم افزار  winboxدرسیستم عامل ویندوزامکان کانفیگ شدن را فراهم می سازد و از طریق محیط کاربری گرافیکی، تنظیمات اکسس پوینت را برای کاربران بسیار راحت تر می سازد. RouterOS با هدف رقابت با سیستم عامل IOS سیسکو تولید شده است که با پایدارای در ارائه سرویس ها در شبکه های کوچک، متوسط و بالا توانست تمامی کاربری های خود را تحت تاثیر قرار دهد و نسبت به سیستم عامل معروف IOS سیسکو برتری پیدا کند.

MikroTik

میکروتیک نام یک کمپانی در کشور کوچک لتونی می باشد که توسط دو دانشجوی MITآمریکایی در سال 1995 تاسیس شد. دفتر اصلی آن در پایتخت لتونی یعنی شهر ریگا واقع شده است. این کمپانی با هدف توسعه ی روترها و سیستم‌های بی‌سیم ISP ایجاد شده است. سیستم عامل میکروتیک اولین محصول این کمپانی می باشد که همزمان با شروع استفاده از استاندارد 802.11 در تکنولوژی وایرلس از آن در سیستم عامل میکروتیک نیز استفاده شد.

جمع بندی

اکسس پوینت بی سیم میکروتیک مدل LHG 5 MikroTik با پارت نامبر RBLHG-5nDیک نقطه ی دسترسی برای شبکه های وایرلس است که با دارا بودن آنتن 24.5 دسی بلی از بردی 15 کیلومتری برخوردار شده است. این دستگاه وزنی 1000 گرمی با ابعاد 145 × 450 × 450 میلی‌متر دارد و از لحاظ سخت افزاری دارای یک پورت اترنت۱۰/۱۰۰ مگابیتی، پردازنده تک هسته ایی AR9344، حافظه رم 64 مگابایتی، آنتن مشبک 24.5 دسی بلی، پایه ی نصب و نشانگر LED می باشد.

اکسس LHG  میکروتیک از پلاستیکی فشرده و باکیفیت ساخته شده است. آنتن آن از نوع دیش گرید با زاویه تابش ۷ درجه ایی است که از قدرت گیرندگی 24.5 دسی بلی برخوردار می باشد. طراحی مشبک آنتن باعث شده تا در برابر رطوبت، گرد و غبار و باد و باران از مقاومت بالایی برخوردار شود. LHG 5 با فرکانسی 5 گیگاهرتزی به عنوان سرویس گیرنده و سرویس دهنده در شبکه های بیرونی مورد استفاده قرار می گیرد.

اکسس پوینت و آنتن گرید میکروتیک از ساختاری یکپارچه برخوردار می باشند، قرارگیری آنتن در داخل محفظه ی دستگاه باعث حذف برخی از کابل های اضافه می گردد. این نوع آنتن برقراری لینک های PTP یا نقطه به نقطه را امکان پذیر می کند و به عنوان CPE سمت کاربر در مسافت های 15 کیلومتری بدون نویز محیطی استفاده می شود.

اکسس میکروتیک  LHG 5  دارای سیستم عامل RouterOS با لایسنس سطح 3 می باشد و از استاندارد 802.11a/n، شبکه بی سیم Wi-Fi 4 و پروتکل  Nv2پشتیبانی می کند. پروتکل اختصاصی    Nv2 توسط میکروتیک توسعه پیدا کرده است و عملکرد آن از طریق چیپست وایرلسAtheros 802.11  انجام می شود. این پروتکل براساس تکنولوژی TDMA کار می کند. این تکنولوژی مشکل دسترسی به کلاینت هایی که در دید کمتری هستند را برطرف می سازد و در کاهش میزان تاخیر و افزایش پهنای باند در لینک های نقطه به نقطه مورد استفاده قرار می گیرد.

پروتکل Nv2 با تقسیم مساوی زمان باعث ارسال دیتا به صورت لحظه ایی از اکسس پوینت به کلاینت و بالعکس می شود همچنین اجازه می دهد تا تعداد زیادی یوزر با تقسیم زمان در بین خودشان یک کانال فرکانسی را به اشتراک بگذارند. این یوزرها تنها در قسمتی از کانال فرکانسی، دیتاها را یکی پس از دیگری در زمان اختصاصی خودشان با سرعتی بالا ارسال و دریافت می کنند. LHG 5 میکروتیک از WDS نیز پشیبانی می کند. WDS یا سیستم توزیع بی سیم: ارتباط اکسس پوینت ها و گسترش شبکه های داخلی، توزیع شبکه بی سیم و هک اینترنت را بر عهده دارد.

معماری اکسس پوینت از نوع MIPSBE با یک پردازنده ی تک هسته ای AR9344 می باشد. پردازنده با سرعتی 600 مگاهرتزی به پردازش دقیق تر داده ها توسط حافظه ی رم 64 مگابایتی می پردازد. حافظه ی ذخیره سازی اکسس میکروتیک نیز از نوع  FLASH با ظرفیتی 16 مگابایتی است که امکان ذخیره ساری تمامی داده های شما را فراهم می سازد. LHG 5 با داشتن ورودی برق PoE in در هرمکانی می تواند نصب شود در نتیجه انرژی مورد نیاز آن از طریق کابل، مرتفع خواهد شد. این دستگاه داده ها را با سرعتی ۵GHz-، 6MBit/s -، dBm25، ۵ GHz- ، ۵۴MBit/s، dBm -20 انتقال می دهد و می تواند به راحتی به دیگر اکسس پوینت ها متصل شود.

مشخصات اکسس پوینت بی سیم میکروتیک MikroTik LHG 5 با پارت نامبر RBLHG-5nD

• برند: MikroTik
• مدل: LHG 5
• پارت نامبر: RBLHG-5nD
• نوع دستگاه: اکسس پوینت تحت شبکه
• وزن: 1000 گرم
• ابعاد: 145 × 450 × 450 میلی‌متر
• تعداد پورت شبکه :(LAN) یک عدد
• تعداد پورت USB 2.0: ندارد
• منبع تغذیه: درگاه POE با ولتاژ 11 الی30 ولت
• تعداد آنتن: یک عدد
• نوع آنتن: دیش گرید
• بردهی آنتن: 15 کیلومتر
• مدل پردازنده (CPU): AR9344
• سرعت پردازنده: 600 مگاهرتز
• سرعت پورت شبکه: ۱۰/۱۰۰ مگابیت بر ثانیه
• نشانگر LED: دارد
• باتری: ندارد
• سرعت انتقال داده ها: ۵GHz-، 6MBit/s -، dBm25، ۵ GHz- ، ۵۴MBit/s، dBm -20
• قدرت گیرندگی آنتن: 24.5 دسی بل/ dBi
• قابلیت استفاده به عنوان CPEدر مکان های طولانی: دارد
• فرکانس باند: 5 گیگاهرتز
• حداکثر توان خروجی: 31 دسی بل
• نوع سیستم عامل: RouterOS
• سطح لایسنس: level 3
• سرعت پردازنده 600 مگاهرتزی
• ظرفیت حافظه اصلی (RAM): 64 مگابایت
• ظرفیت حافظه ذخیره سازی (FLASH): 16 مگابایت
• حداکثر توان مصرفی: 6 وات
• استانداردها: 802.11n ، 802.11a
• قابلیت نصب روی دیوار و سقف: دارد
• مناسب برای فضاهای خارجی (OUT-door)
• پارت نامبر RBLHG-5nD
• تعداد هسته های پردازنده: 1 عدد
• فرکانس کاری پردازنده: 600 مگاهرتز
• لایسنس: RouterOS 3
• میزان رم: 64 مگابایت
• میزان فضای ذخیره سازی: 16 مگابایت
• تعداد پورت شبکه: 1 عدد 10/100
