روش‌های تست فیبر نوری؛ از پاورمتر و VFL تا OTDR و OLTS

امروزه با گسترش روزافزون شبکه‌های ارتباطی پرسرعت، دیتاسنترها و زیرساخت‌های مخابراتی مبتنی بر پهنای باند بالا، تست کابل فیبر نوری به یکی از حیاتی‌ترین و غیرقابل‌چشم‌پوشی‌ترین مراحل در راه‌اندازی و نگهداری شبکه‌ها تبدیل شده است. فیبرهای نوری به دلیل انتقال داده‌ها از طریق پالس‌های نوری با سرعت بالا، نسبت به عوامل فیزیکی نظیر خمش بیش از حد (Macro/Micro bending)، کشش بیش از حد کابل، آلودگی کانکتورها و نقص در فرآیند فیوژن بسیار حساس هستند.

کوچک‌ترین غفلت در این حوزه می‌تواند موجب افت شدید سیگنال، قطعی ارتباطات سازمانی و تحمیل هزینه‌های سنگین گردد. به همین دلیل، تسلط بر نحوه تست فیبر نوری و شناخت عمیق تجهیزات تست فیبر نوری به متخصصان شبکه کمک می‌کند تا پایداری و کیفیت ارتباطات را پیش از بهره‌برداری تجاری تضمین کنند. در این مقاله به بررسی جامع استانداردهای مربوطه و متدهای مختلف آزمایش فیبر نوری می‌پردازیم.

تست کابل فیبر نوری چیست و چرا اهمیت دارد؟

تست کابل فیبر نوری مجموعه‌ای از ارزیابی‌های مهندسی و اندازه‌گیری‌های دقیق است که برای سنجش کیفیت لینک‌های نوری، میزان افت سیگنال در طول مسیر، سلامت کانکتورها و کارایی کلی شبکه انجام می‌شود. برخلاف کابل‌های مسی که با نویزهای الکترومغناطیسی دست‌وپنجه نرم می‌کنند، فیبرهای نوری با چالش‌های فیزیکی و نوری متفاوتی روبرو هستند؛ از جمله بازتاب برگشتی نور (Backreflection) و افت درج (Insertion Loss).

تست و تاییدیه (Certification) لینک‌های فیبر نوری تضمین می‌کند که زیرساخت فیزیکی شبکه با استانداردهای بین‌المللی TIA/EIA یا ISO/IEC مطابقت داشته و می‌تواند ترافیک حجیم داده را بدون خطا و با کمترین میزان تاخیر منتقل کند.

— Fluke Networks Fiber Testing Standards Guide

انجام منظم عیب یابی فیبر نوری و تست‌های دوره‌ای (Preventive Maintenance) از قطعی‌های ناخواسته شبکه جلوگیری کرده و طول عمر تجهیزات اکتیو شبکه را به حداکثر می‌رساند.

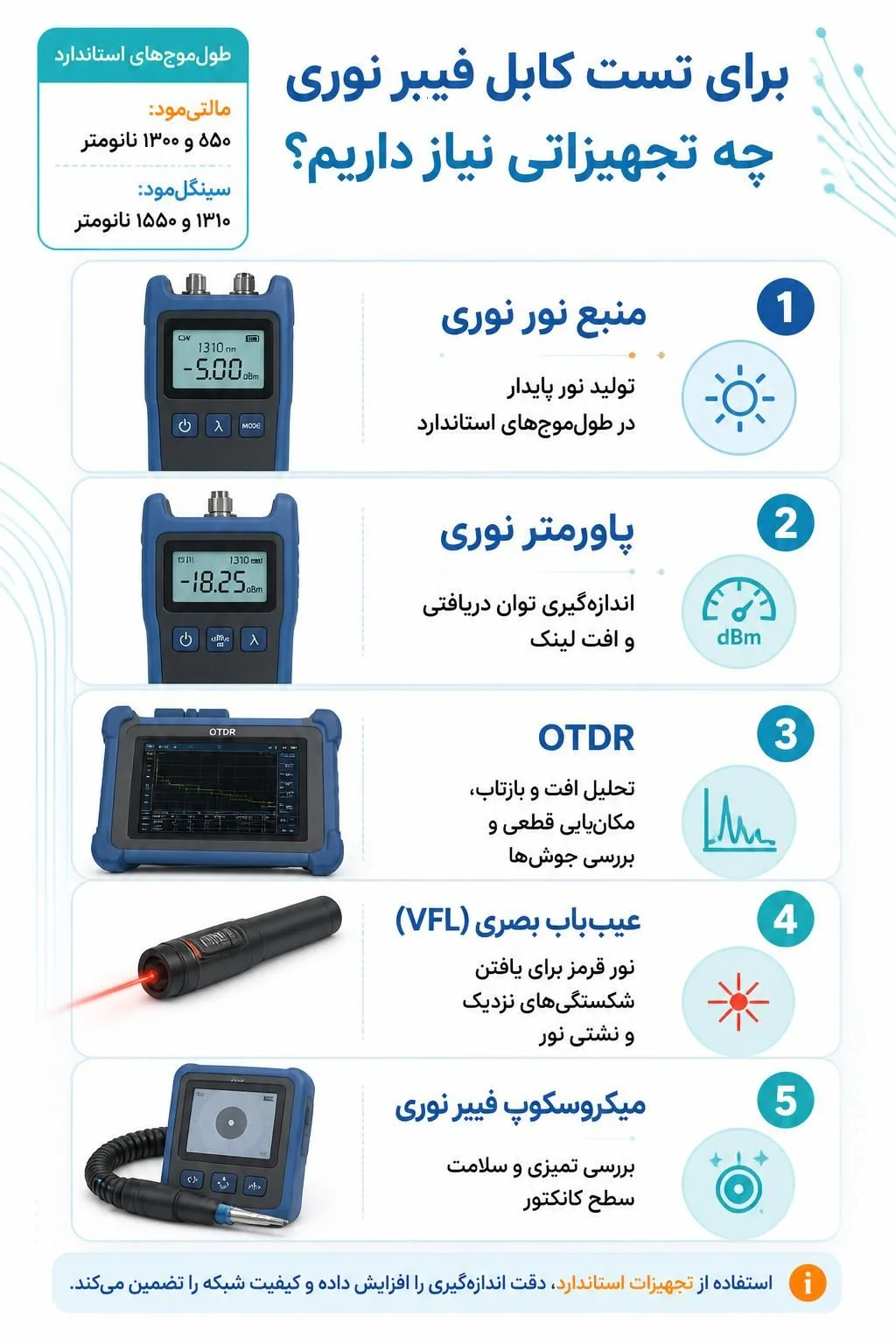

برای تست کابل فیبر نوری چه تجهیزاتی نیاز داریم؟

برای اجرای دقیق و استاندارد فرآیند آزمایش فیبر نوری، تکنسین‌ها و مهندسان شبکه از ابزارهای تخصصی و پیشرفته‌ای بهره می‌برند. شناخت این ابزارها برای هر طراح شبکه‌ای ضروری است:

• منبع نور نوری (Light Source): دستگاهی است که سیگنال نوری پایدار را با طول موج‌های استاندارد مخابراتی (مانند ۸۵۰ و ۱۳۰۰ نانومتر برای فیبر مالتی‌مود، و ۱۳۱۰ و ۱۵۵۰ نانومتر برای فیبر سینگل‌مود) تولید می‌کند.
• پاورمتر نوری (Optical Power Meter): ابزاری برای سنجش دقیق میزان توان نوری دریافتی در انتهای لینک که برای تست پاور فیبر نوری و محاسبه افت لینک استفاده می‌شود.
• دستگاه OTDR: پیشرفته‌ترین تحلیل‌گر نوری برای بررسی بازتاب‌ها، افت جوش‌ها و شناسایی محل دقیق قطعی در طول کابل.
• عیب‌یاب بصری (VFL): قلم لیزری سرخ‌رنگ برای تست لیزر فیبر نوری و شناسایی شکستگی‌های نزدیک رک و پچ‌پنل‌ها.
• میکروسکوپ فیبر نوری: ابزار چشمی یا دیجیتال برای بازرسی دقیق تمیزی فرول کانکتورها.

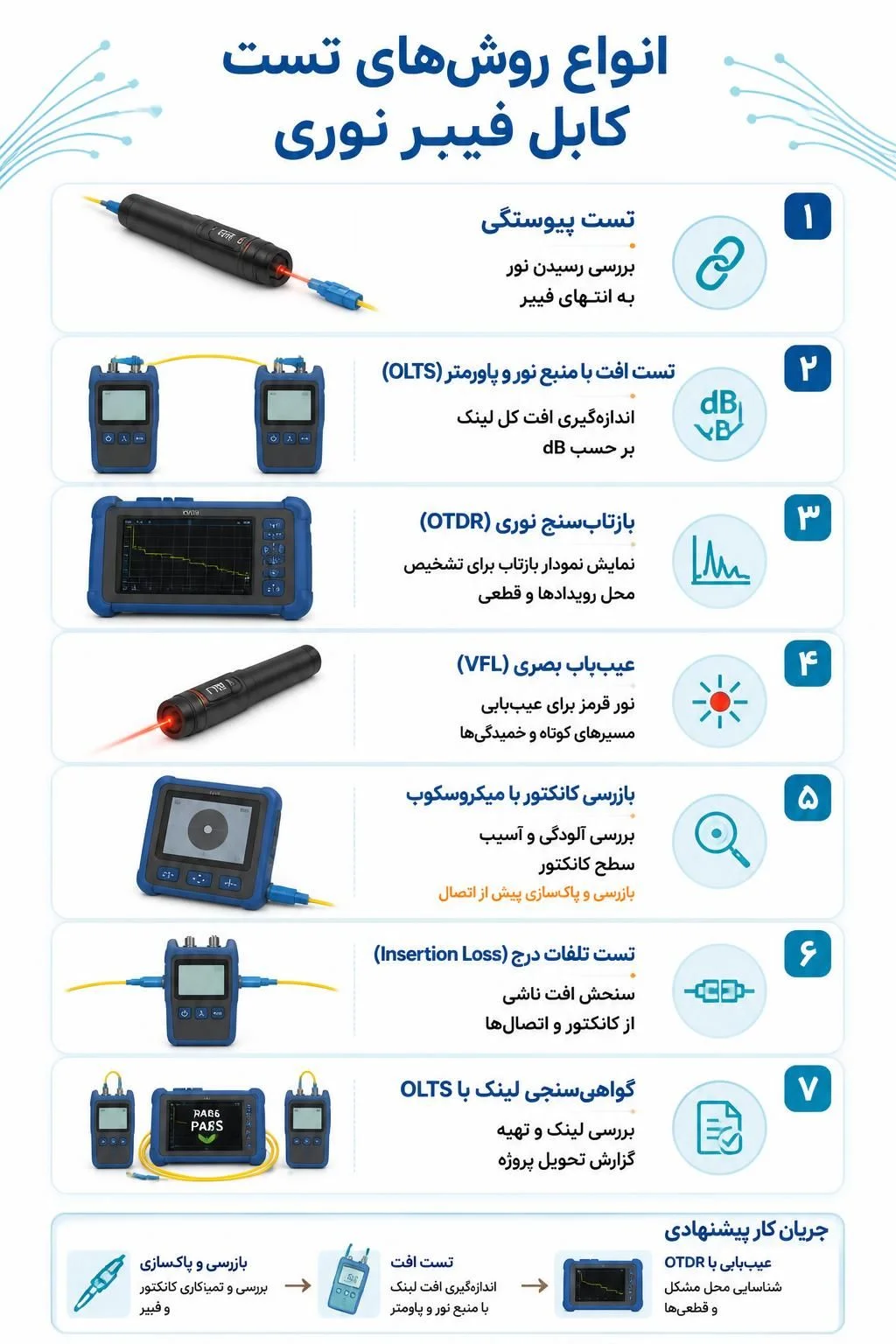

انواع روش‌های تست کابل فیبر نوری

پیاده‌سازی یک شبکه فیبر نوری بی‌نقص نیازمند استفاده از متدهای متنوع تست است. هر روش برای بخش خاصی از فرآیند نصب، عیب‌یابی و تاییدیه طراحی شده است و شناخت دقیق آن‌ها به تکنسین‌ها اجازه می‌دهد بهترین تصمیم را اتخاذ کنند.

تست پیوستگی فیبر نوری (Continuity Testing)

ساده‌ترین، سریع‌ترین و ابتدایی‌ترین گام در بررسی لینک‌های نوری، تست پیوستگی فیبر نوری است. در این متد، هدف صرفاً پاسخ به این سوال کلیدی است: «آیا نور از یک سر فیبر به سر دیگر می‌رسد یا خیر؟» این تست معمولاً با تابش یک نور مرئی ساده یا با استفاده از دستگاه VFL انجام می‌شود. اگر انتهای دیگر فیبر روشن شود، پیوستگی مسیر تایید می‌گردد.

باید توجه داشت که این تست هیچ اطلاعات کمی درباره میزان افت سیگنال (dB Loss) یا کیفیت فیوژن‌ها ارائه نمی‌دهد و صرفاً برای اطمینان از عدم قطع کامل تار نوری در مراحل اولیه کابل‌کشی کاربرد دارد.

تست با منبع نور و پاورمتر (Optical Loss Test Set – OLTS)

این روش یکی از بنیادین‌ترین و قابل‌اعتمادترین راه‌ها برای اندازه‌گیری افت توان نوری در لینک‌های فیبر نوری است. در این متد، یک تکنسین در یک سر لینک (فرستنده) از منبع نور نوری استفاده می‌کند و تکنسین دیگر در سر مقابل (گیرنده) با استفاده از پاورمتر نوری میزان توان دریافتی را اندازه می‌گیرد. مقایسه توان ارسالی و دریافتی، افت کل لینک (Link Attenuation) را بر حسب دسی‌بل (dB) مشخص می‌کند.

اندازه‌گیری توان و افت نوری با استفاده از تجهیزات استاندارد (OLTS)، دقیق‌ترین مبنا برای تاییدیه (Certification) کابل‌کشی‌های ساختیافته در استانداردهای جهانی مخابرات است.

— BICSI Standards for Telecommunications Cabling

تست OTDR (Optical Time-Domain Reflectometer)

تست OTDR را می‌توان پیشرفته‌ترین و قدرتمندترین روش در تست لینک فیبر نوری دانست. دستگاه OTDR با ارسال پالس‌های نوری بسیار کوتاه و پرانرژی به درون فیبر و سپس تحلیل بازتاب رایلی (Rayleigh Backscattering) و بازتاب فرنل (Fresnel Reflection)، یک نمودار (Trace) گرافیکی کامل از تمام طول کابل ترسیم می‌کند.

با آنالیز این نمودار، متخصصان شبکه می‌توانند موارد زیر را با دقت بسیار بالا استخراج کنند:

• طول دقیق کابل فیبر نوری از نقطه شروع تا انتها
• میزان تلفات (Loss) تک‌تک جوش‌های فیوژن و اسپلایс‌ها
• کیفیت اتصال کانکتورها و میزان بازتاب برگشتی آن‌ها
• شناسایی محل دقیق قطعی، خمیدگی‌های غیرمجاز یا تحت فشار قرار گرفتن کابل در مسیرهای طولانی درون‌شهری یا بین‌شهری

تست با VFL یا عیب‌یاب بصری (Visual Fault Locator)

دستگاه VFL که به عنوان ابزار تست لیزر فیبر نوری شناخته می‌شود، شبیه به یک قلم لیزری صنعتی است که نور لیزر سرخ پرقدرت (معمولاً با طول موج ۶۵۰ نانومتر) را به داخل فیبر تزریق می‌کند. اگر در مسیر فیبر (به‌ویژه داخل رک‌ها، کاست‌ها و پچ‌پنل‌ها) خمش شدید (Macro-bending)، شکستگی یا ترک ریز وجود داشته باشد، نور قرمز متمرکز از محل نقص به بیرون نشت کرده و با چشم غیرمسلح (حتی در محیط روشن) به راحتی قابل تشخیص است.

این ابزار برای عیب‌یابی سریع تجهیزات پسیو داخلی بی‌نظیر است، اما برای مسیرهای طولانی کاربرد ندارد.

بازرسی کانکتور با میکروسکوپ فیبر نوری

آمارهای فنی نشان می‌دهند که بیش از ۸۰ درصد از خرابی‌ها و افت‌های غیرمنتظره در شبکه‌های فیبر نوری ناشی از آلودگی، گردوغبار، ذرات روغن یا خط‌وخش روی سطح مقطع فرول (End-face) کانکتورها است. استفاده از میکروسکوپ‌های فیبر نوری دیجیتال یا چشمی (با بزرگنمایی ۲۰۰ تا ۴۰۰ برابر) برای بررسی دقیق سطح کانکتور پیش از اتصال به پورت تجهیزات اکتیو، یکی از الزامات سخت‌گیرانه در استاندارد تست فیبر نوری محسوب می‌شود. در صورت وجود آلودگی، از کیت‌های تمیزکننده تخصصی (One-Click Cleaners) استفاده می‌شود.

تست تلفات نوری یا Insertion Loss

یکی از پارامترهای کلیدی در ارزیابی کیفیت لینک، سنجش تست تلفات نوری یا Insertion Loss است. افت درج به معنای میزان کاهش توان نوری پس از ورود سیگنال به یک قطعه پسیو (مانند کانکتور، اسپلایس، یا آداپتور) است. طبق استانداردهای TIA/EIA، میزان افت درج هر اتصال نباید از حدود معینی (معمولاً کمتر از ۰.۳ دسی‌بل برای هر کانکتور) تجاوز کند. اندازه‌گیری دقیق این پارامتر تضمین می‌کند که تجهیزات فرستنده و گیرنده در سطح استاندارد با یکدیگر ارتباط برقرار می‌کنند.

تست جامع لینک فیبر نوری با OLTS

برای پروژه‌های بزرگ سازمانی، دیتاسنترها و پروژه‌های مخابراتی حساس، تسترهای پیشرفته دوطرفه OLTS (Optical Loss Test Set) به کار گرفته می‌شوند. این تجهیزات می‌توانند به‌صورت خودکار، همزمان و در دو طول موج مختلف، افت نوری، طول و پلاریزاسیون لینک را در کسری از ثانیه اندازه‌گیری کرده و گزارش‌های رسمی گواهی‌نامه (Certification Reports) را تولید نمایند که برای تحویل پروژه به کارفرما الزامی است.

چگونه بهترین روش تست فیبر نوری را انتخاب کنیم؟

انتخاب متد مناسب تست کاملاً به فاز پروژه و هدف شما بستگی دارد:

1. فاز عیب‌یابی سریع و چک کردن پچ‌کوردها: استفاده از VFL و تست بصری.
2. فاز تاییدیه نهایی کابل‌کشی و سنجش افت کل: استفاده از مجموعه پاورمتر و منبع نور (OLTS).
3. فاز عیب‌یابی عمیق، پروژه‌های لانگ‌هال (Long-haul) و پیدایش محل دقیق قطعی: استفاده از دستگاه قدرتمند OTDR.

جمع‌بندی؛ کدام روش تست فیبر نوری مناسب‌تر است؟

در یک فرآیند حرفه‌ای و استاندارد نگهداری شبکه، هیچ‌یک از روش‌های تست فیبر نوری رقیب یکدیگر نیستند، بلکه مکمل هم محسوب می‌شوند. رویکرد صحیح این است که ابتدا با میکروسکوپ از تمیزی کانکتورها اطمینان حاصل شود، سپس با VFL پیوستگی اولیه چک گردد، با پاورمتر افت کل لینک سنجیده شود و در نهایت در صورت بروز مشکل یا نیاز به مستندسازی رسمی، با OTDR تحلیل عمیق صورت گیرد تا پایدارترین زیرساخت ارتباطی فراهم شود.
