آشنایی با تست فلوک و اهمیت آن در بررسی کابل‌کشی

تست فلوک چیست و چرا در پروژه‌های شبکه تا این حد مورد توجه قرار می‌گیرد؟ در اجرای زیرساخت‌های پسیو، تنها کابل‌کشی اصولی کافی نیست؛ آنچه کیفیت واقعی شبکه را مشخص می‌کند، نتایج تست و تأیید عملکرد کابل‌هاست. بسیاری از مشکلات سرعت، قطعی یا نویز شبکه به ضعف در همین مرحله برمی‌گردد.

به همین دلیل، تست فلوک به یکی از مراحل کلیدی در تحویل پروژه‌های حرفه‌ای شبکه تبدیل شده است. در ادامه به بررسی دقیق‌تر این موضوع می‌پردازیم.

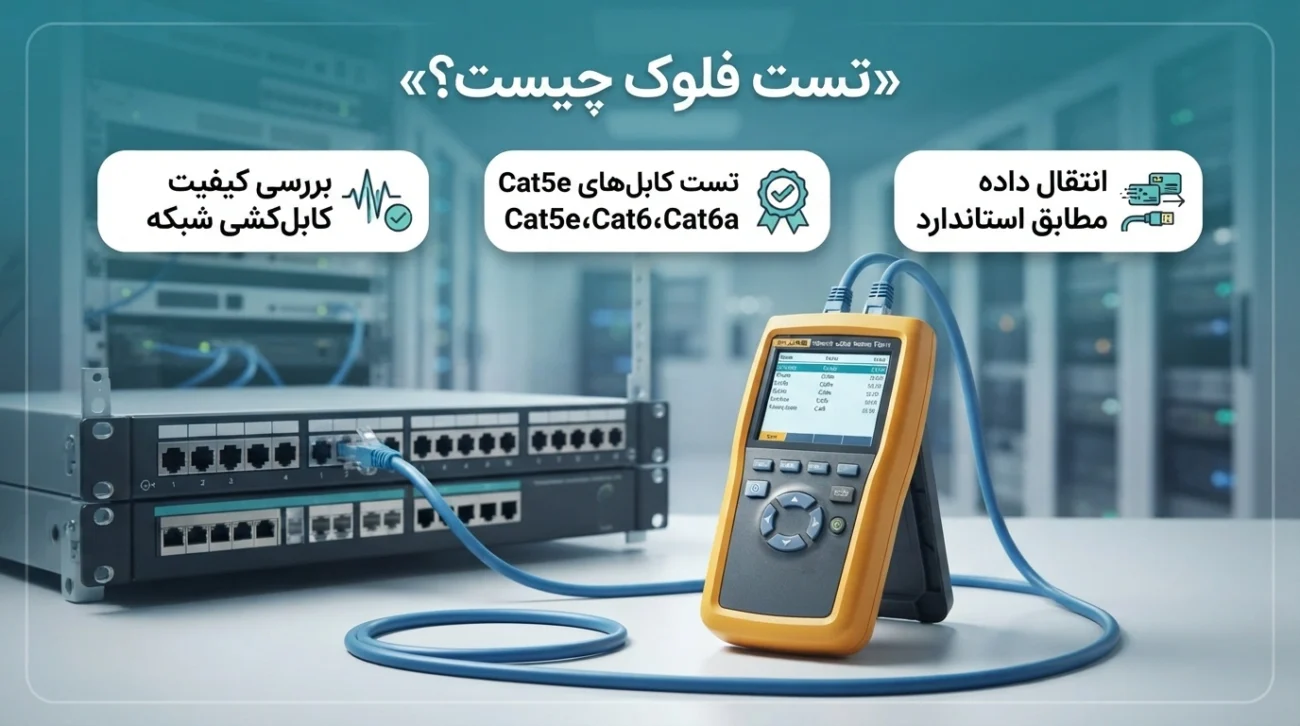

تست فلوک چیست؟

تست فلوک به فرآیند بررسی و ارزیابی کیفیت کابل‌کشی شبکه گفته می‌شود که با استفاده از دستگاه‌های تخصصی تستر شبکه انجام می‌شود. هدف از انجام این تست، اطمینان از این است که کابل‌های شبکه نصب‌شده مانند Cat5e، Cat6 یا Cat6a می‌توانند داده‌ها را مطابق استانداردهای تعیین‌شده منتقل کنند.

در این تست، پارامترهای فنی مختلفی مانند میزان افت سیگنال (Attenuation)، نویز و تداخل بین کابل‌ها (NEXT)، طول کابل، قطعی یا اتصال نادرست بررسی می‌شود. نتیجه تست معمولاً به‌صورت Pass (قبول) یا Fail (رد) ارائه می‌شود و مشخص می‌کند که کابل شبکه برای انتقال داده با سرعت استاندارد مناسب است یا خیر.

تست فلوک معمولاً پس از اجرای کابل‌کشی در پروژه‌های پسیو شبکه انجام می‌شود تا عملکرد صحیح لینک‌های شبکه تأیید شده و از بروز مشکلاتی مانند افت سرعت، نویز یا قطعی ارتباط در آینده جلوگیری شود.

تست فلوک در چه شبکه‌هایی استفاده می‌شود؟

تست فلوک معمولاً در شبکه‌هایی استفاده می‌شود که کیفیت و پایداری ارتباط در آن‌ها اهمیت زیادی دارد. در پروژه‌های شبکه، حتی اگر کابل‌کشی به‌ظاهر بدون مشکل انجام شده باشد، ممکن است ایرادهای فنی پنهانی وجود داشته باشد که در آینده باعث افت سرعت، نویز یا قطعی ارتباط شوند. به همین دلیل، پس از اجرای زیرساخت شبکه از تست فلوک برای بررسی عملکرد واقعی کابل‌ها استفاده می‌شود.

یکی از رایج‌ترین کاربردهای این تست در شبکه‌های سازمانی و اداری است؛ جایی که تعداد زیادی کاربر و تجهیزات به شبکه متصل هستند و کوچک‌ترین اختلال می‌تواند روی عملکرد مجموعه تأثیر بگذارد. همچنین در اتاق‌های سرور و مراکز داده، تست فلوک نقش مهمی در اطمینان از کیفیت لینک‌های ارتباطی و عملکرد پایدار تجهیزات دارد.

در پروژه‌های دوربین مداربسته تحت شبکه (IP) نیز این تست کاربرد زیادی دارد، زیرا کیفیت کابل‌کشی مستقیماً روی انتقال تصویر و جلوگیری از قطعی دوربین‌ها اثر می‌گذارد. علاوه‌بر این، در کارخانه‌ها و محیط‌های صنعتی که نویز الکتریکی بالاست، تست فلوک برای بررسی مقاومت شبکه در برابر اختلالات اهمیت بیشتری پیدا می‌کند.

امروزه در پروژه‌های هوشمندسازی ساختمان، مراکز آموزشی، بیمارستان‌ها و حتی مجتمع‌های تجاری و مسکونی بزرگ نیز از تست فلوک استفاده می‌شود تا از استاندارد بودن زیرساخت شبکه و عملکرد صحیح تجهیزات اطمینان حاصل شود.

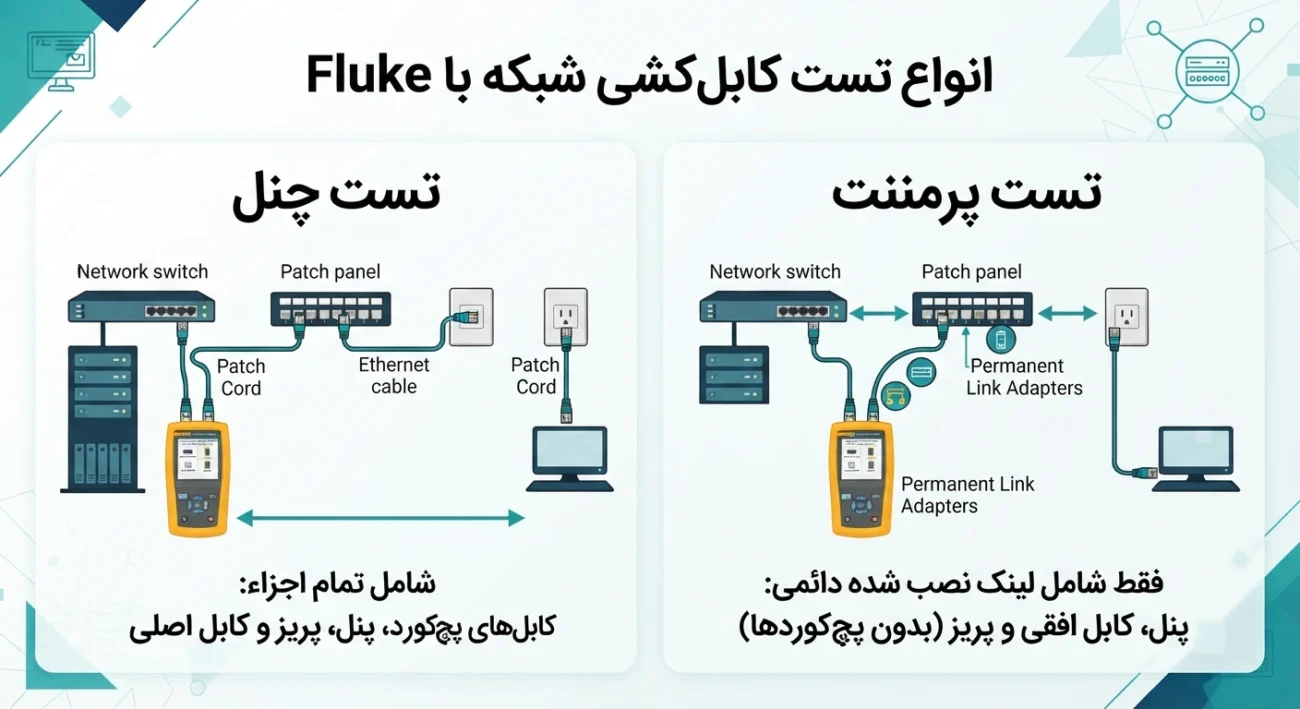

انواع تست فلوک

تست فلوک معمولاً به دو روش اصلی انجام می‌شود که هرکدام اهداف و کاربردهای متفاوتی در ارزیابی کابل‌کشی شبکه دارند. انتخاب بین این دو روش به نیاز پروژه و میزان حساسیت بررسی کیفیت کابل‌ها بستگی دارد.

تست فلوک چنل (Channel Test)

تست چنل ساده‌ترین و رایج‌ترین نوع تست است که کیفیت کابل شبکه را به همراه پچ‌کوردهای متصل به دو سر آن ارزیابی می‌کند. در این روش، تستر با استفاده از کابل‌های رابط به دو سر مسیر متصل می‌شود تا کیفیت کل مسیر ارتباطی (شامل کابل اصلی، کیستون‌ها و پچ‌کوردهای اتصال) بررسی شود. این تست برای اطمینان از عملکرد نهایی شبکه در حالت واقعی و در حالتی که تجهیزات به هم متصل هستند، استفاده می‌شود.

تست فلوک پرمننت (Permanent Test)

تست پرمننت روشی سخت‌گیرانه‌تر و دقیق‌تر است که کابل‌کشی داخل دیوار یا داکت را بدون در نظر گرفتن پچ‌کوردهای رابط مورد ارزیابی قرار می‌دهد. در این حالت، تستر مستقیماً به کیستون‌های دو سر کابل متصل می‌شود تا کیفیت خالص کابل‌کشی زیرساخت بررسی شود. این روش استاندارد طلایی در پروژه‌های شبکه است و معمولاً کارفرماها برای تحویل نهایی پروژه پسیو، این نوع تست را ملاک قرار می‌دهند.

چه پارامترهایی در تست فلوک اندازه‌گیری می‌شود؟

در فرآیند اجرای پروژه‌های پسیو، انجام تست سلامت کابل به ما کمک می‌کند تا از کیفیت اتصالات و عدم وجود نقص در سیم‌کشی مطمئن شویم. در واقع، هنگام تست کابل شبکه پارامترهای فنی متعددی سنجیده می‌شوند که همگی در نهایت در قالب یک گزارش تست کابل به کارفرما ارائه می‌شوند تا عملکرد بدون نقص شبکه را تضمین کنند. مهم‌ترین پارامترهایی که در این تست اندازه‌گیری می‌شوند عبارتند از:

نقشه سیم‌کشی (Wire Map): این پارامتر ساختار داخلی و نحوه اتصال زوج سیم‌ها را بررسی می‌کند تا مطمئن شویم کابل‌ها دچار اتصال کوتاه، قطعی یا جابه‌جایی پین‌ها نشده‌اند.

طول کابل (Length): متراژ دقیق کابل‌کشی را مشخص می‌کند؛ چرا که کابل‌های شبکه نباید از طول استاندارد (معمولاً ۱۰۰ متر برای کابل‌های مسی) فراتر بروند تا سیگنال دچار افت نشود.

تضعیف سیگنال (Attenuation / Insertion Loss): این معیار میزان کاهش قدرت سیگنال در طول مسیر کابل را اندازه‌گیری می‌کند.

هم‌شنوی یا نویز (NEXT / Near-End Crosstalk): تداخل سیگنال بین زوج سیم‌های مختلف در ابتدای کابل را بررسی می‌کند که تأثیر زیادی روی کیفیت انتقال داده دارد.

تأخیر انتشار (Propagation Delay): مدت زمانی را که طول می‌کشد تا سیگنال از یک سر کابل به سر دیگر برسد اندازه‌گیری می‌کند.

مقاومت کابل (Resistance): میزان مقاومت الکتریکی کابل را بر حسب اهم می‌سنجد تا از کیفیت آلیاژ به کار رفته در مس کابل مطمئن شود.

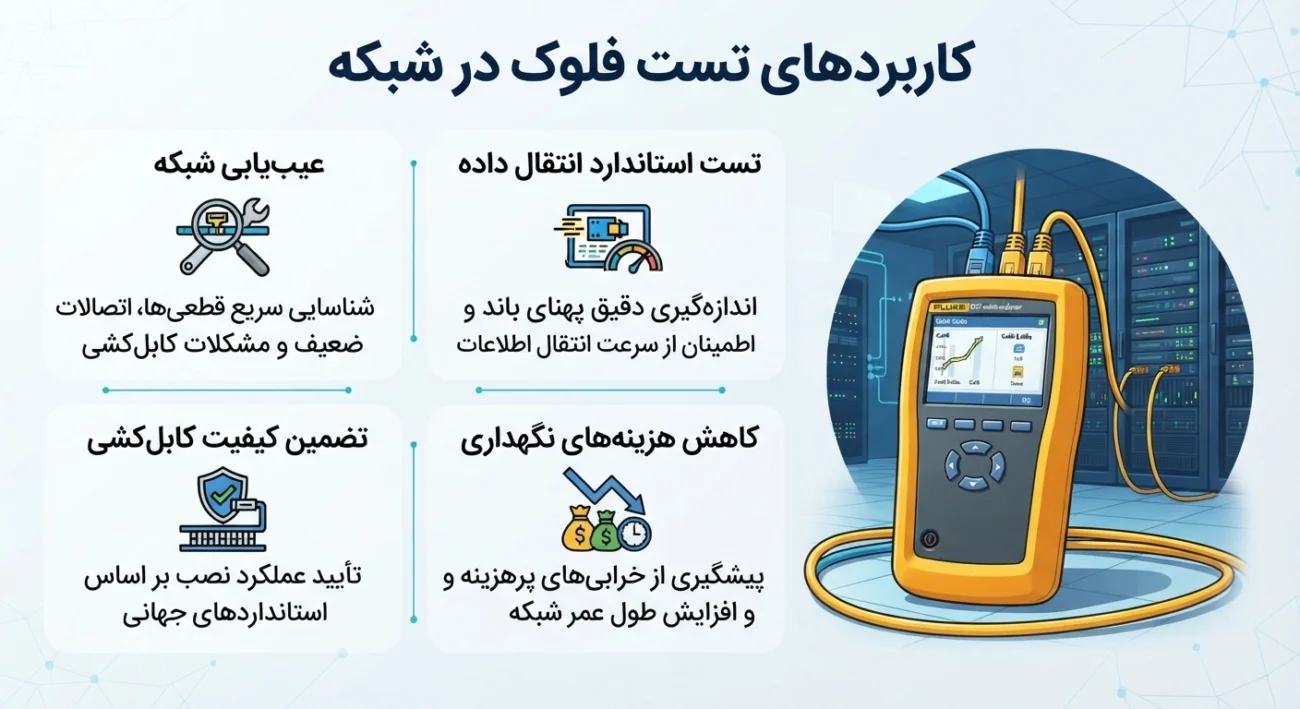

کاربرد تست فلوک در شبکه

تست فلوک نقشی اساسی در تأیید کیفیت و تضمین کارایی زیرساخت شبکه دارد. اجرای کابل‌کشی بدون ارزیابی دقیق، مانند ساختن ساختمانی بدون بررسی پی‌ریزی آن است. این تست کاربردهای متنوعی در مراحل مختلف راه‌اندازی و نگهداری شبکه دارد که در ادامه به مهم‌ترین آن‌ها اشاره می‌شود:

عیب‌یابی سریع و دقیق: یکی از کاربردهای اصلی این تست، شناسایی محل دقیق خرابی‌ها، اتصالی‌ها یا قطعی‌های کابل در متراژهای طولانی است که عیب‌یابی دستی آن‌ها غیرممکن یا بسیار زمان‌بر است.

تضمین پهنای باند و سرعت واقعی: این تست مشخص می‌کند که آیا کابل‌های نصب‌شده واقعاً توانایی انتقال داده با سرعت استاندارد خود (مانند ۱ گیگابیت یا ۱۰ گیگابیت بر ثانیه) را دارند یا خیر.

پیشگیری از هزینه‌های اضافی در آینده: انجام تست در انتهای کار پسیو، از راه‌اندازی شبکه با کابل‌های معیوب یا تقلبی جلوگیری می‌کند و مانع از تحمیل هزینه‌های سنگین تعویض کابل‌کشی پس از دکوراسیون و چیدمان اداری می‌شود.

تأیید اصالت و کیفیت کابل‌ها: این تست به کارفرمایان کمک می‌کند تا از کیفیت مس مصرفی در کابل‌ها و اورجینال بودن تجهیزات خریداری‌شده اطمینان حاصل کنند.

صدور گزارش کیفیت برای تحویل پروژه: در پروژه‌های بزرگ سازمانی، ارائه گزارش رسمی تست فلوک به عنوان سند تأییدیه سلامت شبکه و شرط اصلی تسویه‌حساب با پیمانکاران پسیو محسوب می‌شود.

هزینه تست فلوک در پروژه‌ها چطور محاسبه می‌شود؟

محاسبه هزینه تست فلوک در پروژه‌های شبکه فرمول ثابتی ندارد و به عوامل مختلفی بستگی دارد. پیمانکاران و شرکت‌های ارائه‌دهنده این خدمات معمولاً بر اساس معیارهای زیر قیمت نهایی را تعیین می‌کنند:

تعداد نودها (پورت‌های شبکه): اصلی‌ترین معیار محاسبه هزینه، تعداد پریزها یا نودهای شبکه‌ای است که باید تست شوند. معمولاً هزینه به صورت «قیمت به ازای هر نود (تست هر خط کابل)» محاسبه می‌شود. هر چه تعداد نودها بیشتر باشد، نرخ تست هر نود کاهش می‌یابد.

نوع تست (پرمننت یا چنل): همان‌طور که پیش‌تر اشاره شد، تست پرمننت به دلیل دقت بالاتر و زمان‌بر بودن، معمولاً هزینه بیشتری نسبت به تست چنل دارد.

موقعیت جغرافیایی و دسترسی به پروژه: محل اجرای پروژه و پراکندگی نودها در طبقات مختلف ساختمان بر هزینه‌ها تأثیرگذار است. اگر نودها در یک اتاق متمرکز باشند، تست سریع‌تر انجام می‌شود، اما پراکندگی آن‌ها در طبقات مختلف، زمان و هزینه را افزایش می‌دهد.

نوع کابل و استاندارد شبکه: تست کابل‌های مسی (مانند Cat6 یا Cat6a) تجهیزات و زمان متفاوتی نسبت به تست کابل‌های فیبر نوری نیاز دارد. تست فیبر نوری معمولاً گران‌تر از کابل مسی است.

نیاز به گزارش‌دهی و آنالیز: استخراج نتایج از دستگاه، تحلیل خطاها و تحویل دفترچه گزارش تست کابل و گزارش نهایی تست فلوک (به صورت فایل PDF یا پرینت شده) به کارفرما نیز می‌تواند بخشی از هزینه خدمات را شامل شود.

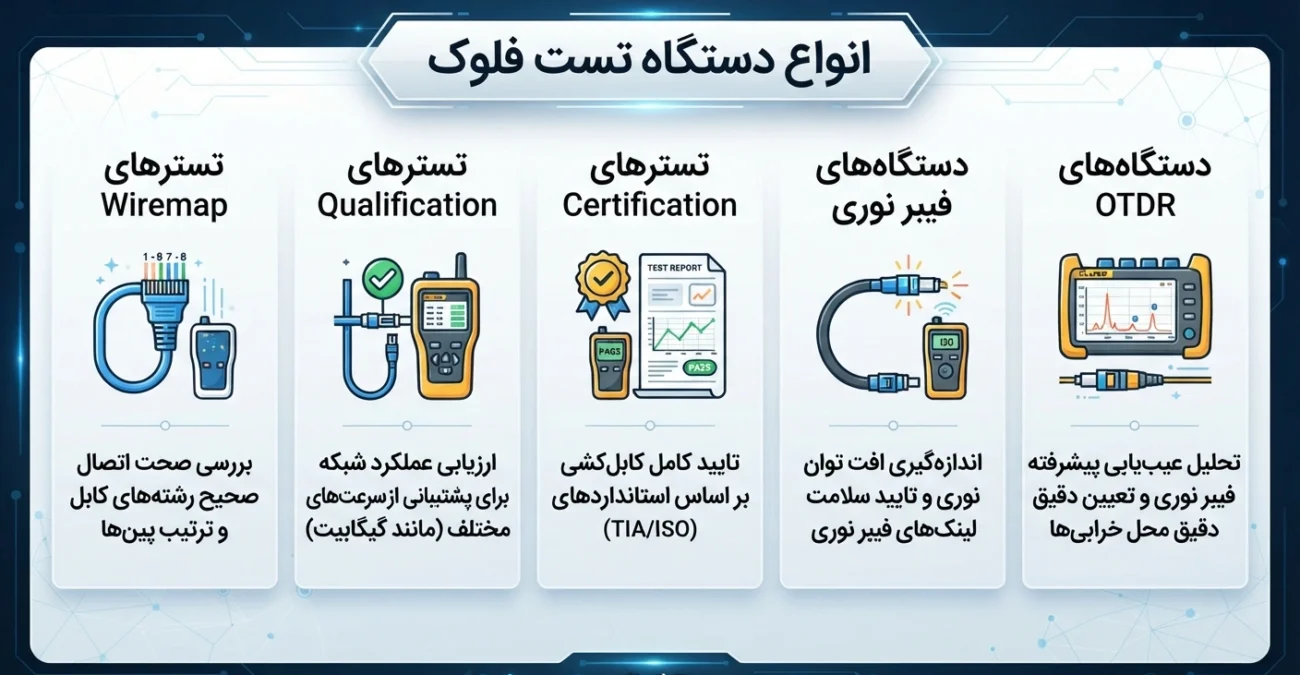

انواع دستگاه تست فلوک کدامند؟

دستگاه‌های تست فلوک در مدل‌ها و سطح‌های مختلفی تولید می‌شوند و هرکدام برای بررسی نوع خاصی از کابل‌کشی شبکه طراحی شده‌اند. انتخاب دستگاه مناسب معمولاً به نوع پروژه، استاندارد کابل‌کشی و میزان دقت موردنیاز بستگی دارد.

تسترهای Wiremap

این دستگاه‌ها ساده‌ترین نوع تستر شبکه هستند و بیشتر برای بررسی اولیه کابل‌کشی استفاده می‌شوند. وظیفه اصلی آن‌ها تشخیص قطعی، جابه‌جایی زوج سیم‌ها، اتصال کوتاه و صحت پانچ کابل است. این مدل‌ها برای تست سلامت کابل مناسب‌اند اما اطلاعات تخصصی درباره کیفیت واقعی لینک شبکه ارائه نمی‌کنند.

تسترهای Qualification

این گروه برای ارزیابی عملکرد کلی شبکه استفاده می‌شود و مشخص می‌کند کابل نصب‌شده توانایی پشتیبانی از سرعت‌های مشخص مانند ۱ گیگ یا ۱۰ گیگ را دارد یا خیر. این دستگاه‌ها نسبت به مدل‌های ساده دقیق‌تر هستند اما همچنان جای تست‌های استاندارد Certification را نمی‌گیرند.

تسترهای Certification

تسترهای Certification حرفه‌ای‌ترین نوع دستگاه‌های تست شبکه محسوب می‌شوند و در پروژه‌های پسیو استاندارد مورد استفاده قرار می‌گیرند. این دستگاه‌ها پارامترهای تخصصی مانند NEXT، Attenuation، Return Loss و Delay را اندازه‌گیری می‌کنند و در پایان، گزارش تست کابل را به‌صورت کامل ارائه می‌دهند. معمولاً برای تحویل رسمی پروژه‌های شبکه از این مدل‌ها استفاده می‌شود.

دستگاه‌های تست فیبر نوری

این تجهیزات مخصوص بررسی کابل‌های فیبر نوری هستند و پارامترهایی مانند افت سیگنال نوری، طول لینک و کیفیت اتصال فیوژن را اندازه‌گیری می‌کنند. در دیتاسنترها و شبکه‌های پرسرعت مبتنی بر فیبر، استفاده از این دستگاه‌ها ضروری است.

دستگاه‌های OTDR

OTDR یکی از پیشرفته‌ترین تجهیزات تست فیبر نوری است که برای شناسایی محل دقیق قطعی، شکستگی یا افت سیگنال در مسیر فیبر استفاده می‌شود. این دستگاه بیشتر در پروژه‌های مخابراتی و لینک‌های طولانی کاربرد دارد.

جمع بندی

انجام تست فلوک، حلقه نهایی و حیاتی در اجرای یک زیرساخت استاندارد است. این فرآیند فراتر از یک بررسی ساده است؛ در واقع تست سلامت کابل به شما اطمینان می‌دهد که زیرساخت شبکه شما در طولانی‌مدت پایدار، سریع و بدون قطعی عمل می‌کند.

در نهایت، اجرای دقیق تست کابل شبکه با استفاده از دستگاه‌های استاندارد و ارائه گزارش نهایی، نه تنها دغدغه‌های مربوط به عیب‌یابی‌های پرهزینه در آینده را از بین می‌برد، بلکه اعتبار فنی پروژه را نزد کارفرما تضمین می‌کند. سرمایه‌گذاری روی این تست، در واقع سرمایه‌گذاری روی پایداری کل زیرساخت و کسب‌وکار شماست.
