تفاوت کابل UTP و FTP چیست؟

تفاوت کابل UTP و FTP چیست؟ در دنیای شبکه و ارتباطات داده، انتخاب کابل مناسب نقش کلیدی در پایداری، سرعت و کیفیت انتقال اطلاعات ایفا می‌کند. هنگامی که نوبت به کابل‌کشی ساختاریافته می‌رسد، طراحان شبکه غالباً بر سر دو راهی انتخاب میان کابل شبکه بدون شیلد (UTP) و کابل شبکه شیلددار (FTP) قرار می‌گیرند. شناخت دقیق تفاوت‌های ساختاری، نحوه عملکرد در برابر نویز و هزینه‌های این دو مدل از کابل LAN یا کابل اترنت، به سازمان‌ها کمک می‌کند تا متناسب با محیط خود، بهترین تصمیم را اتخاذ نمایند.

در ادامه این مقاله، به بررسی جامع ویژگی‌ها، تفاوت‌ها و کاربردهای هر یک از این کابل‌های زوج به هم تابیده (Twisted Pair) می‌پردازیم.

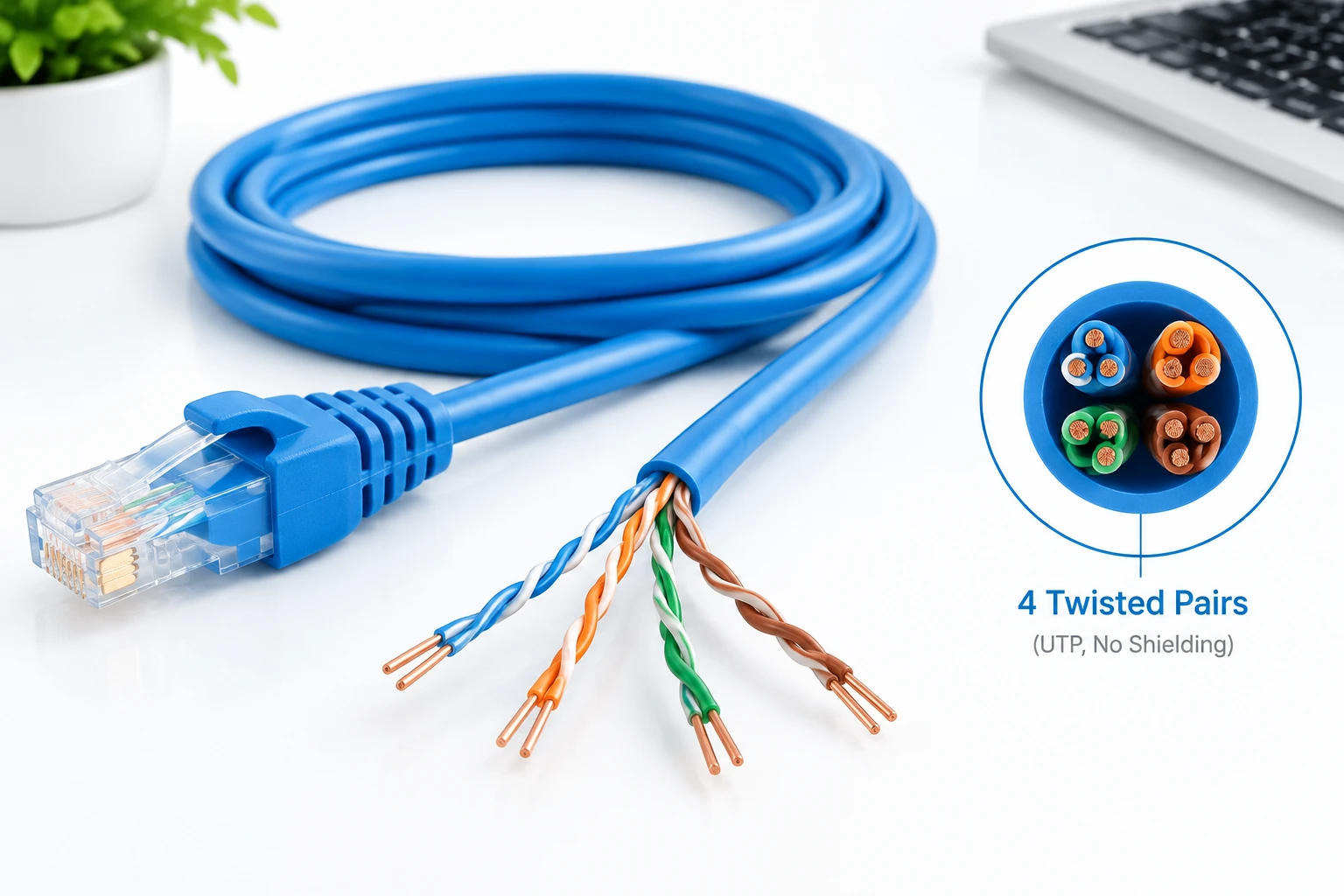

کابل UTP چیست؟

کابل UTP مخفف عبارت Unshielded Twisted Pair (که طبق استانداردهای بین‌المللی نظیر ISO/IEC 11801 به نام U/UTP شناخته می‌شود) به کابل‌های زوج به‌هم‌تابیده‌ای گفته می‌شود که فاقد هرگونه لایه محافظ فلزی یا فویل در اطراف زوج سیم‌ها هستند.

در این ساختار، طراحان شبکه برای کاهش تداخلات الکترومغناطیسی تنها به فیزیک تاب‌خوردگی سیم‌ها متکی هستند.

وب‌سایت مرجع TechTarget در مقاله تخصصی خود تحت عنوان What is an Unshielded Twisted Pair (UTP)? در تعریف این فناوری می‌نویسد:

UTP یک نوع رایج از کابل‌کشی مسی است که در شبکه‌های محلی (LAN) و سیم‌کشی‌های تلفن کاربرد دارد. عبارت Unshielded به این معناست که کابل فاقد شیلد فلزی داخلی است؛ زیرا طراحی متعادل سیگنال و پیچش زوج‌سیم‌ها به طور طبیعی تداخلات الکترومغناطیسی (EMI) و پدیده تداخل متقاطع (Crosstalk) را کاهش می‌دهد.

مشاهده مقاله در TechTarget

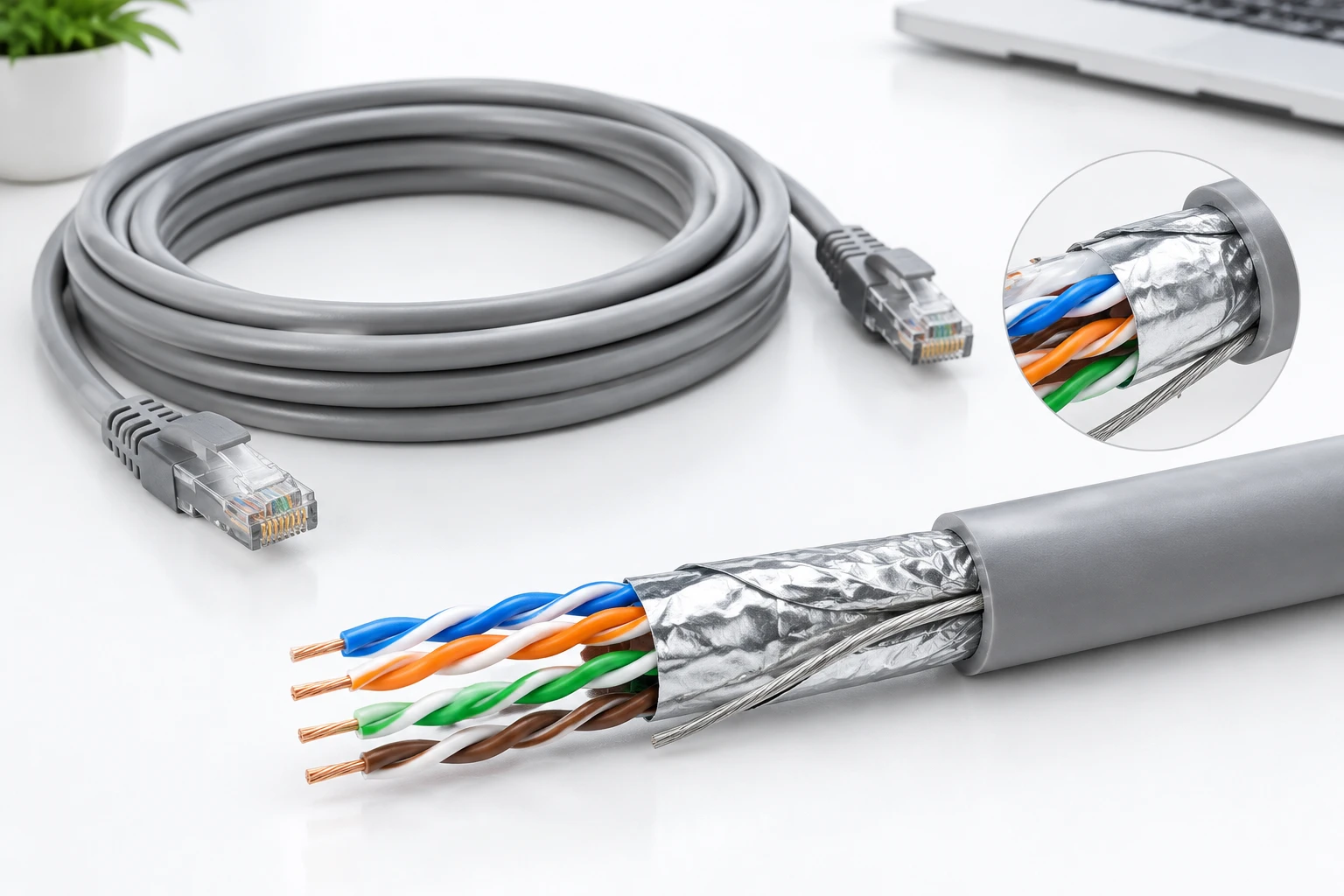

کابل FTP چیست؟

کابل FTP مخفف عبارت Foiled Twisted Pair (که در استاندارد معتبر جهانی ISO/IEC 11801 با نام دقیق‌تر F/UTP نام‌گذاری می‌شود) نوعی از کابل‌های شبکه است که در آن، یک لایه فویل آلومینیومی سرتاسر مجموعه زوج سیم‌های درون کابل را پوشش می‌دهد.

پایگاه تخصصی شبکه Universal Networks در راهنمای جامع خود درباره استانداردهای شیلدینگ کابل‌ها توضیح می‌دهد:

کابل‌های F/UTP دارای یک فویل محافظ کلی در زیر روکش بیرونی خود هستند که به همراه یک سیم تخلیه بار الکتریکی (Drain Wire) عرضه می‌شود. این طراحی به‌طور هدفمند برای دفع نویزهای محیطی و امواج فرکانسی مزاحم ناشی از تجهیزات مجاور در محیط‌های صنعتی یا مسیرهای طولانی کابل‌کشی تعبیه شده است.

مشاهده مقاله در Universal Networks

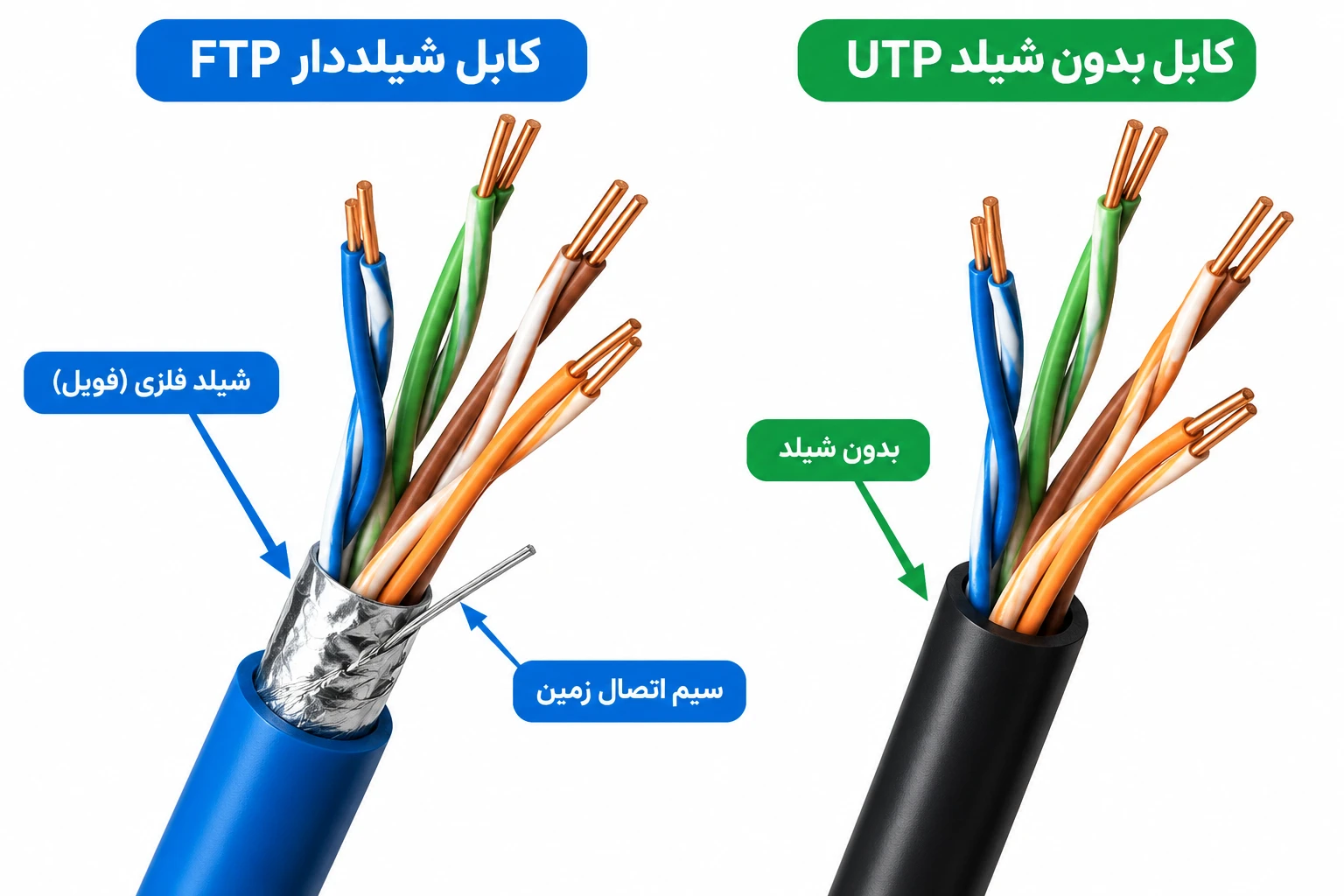

تفاوت ساختار کابل UTP و FTP

تفاوت اصلی در ساختار فیزیکی این دو نوع کابل اترنت به حضور یا عدم حضور لایه محافظ بازمی‌گردد:

• ساختار کابل U/UTP: شامل یک غلاف بیرونی پلاستیکی (PVC یا LSZH) و چهار زوج سیم مسی تابیده‌شده است. هیچ فویل، نوار فلزی یا شیلدی در زیر روکش آن وجود ندارد.
• ساختار کابل F/UTP: کاملاً مشابه ساختار UTP است، با این تفاوت کلیدی که درست در زیر روکش نهایی کابل، یک لایه فویل آلومینیومی تمامی زوج‌سیم‌ها را احاطه کرده و یک سیم ارت نازک (Drain Wire) نیز برای اتصال به زمین و تخلیه نویزها به آن چسبیده است.

تفاوت شیلدینگ در کابل UTP و FTP

بر اساس استانداردهای بین‌المللی کابل‌کشی ساختاریافته (مانند استاندارد جهانی ISO/IEC 11801 که توسط سازمان بین‌المللی استانداردسازی تدوین شده است)، سیستم نام‌گذاری کابل‌ها بر اساس فرمت Overall / Pairs استوار است:

• حرف پیش از اسلش (/) نشان‌دهنده شیلد کلی کابل است (مانند U به معنای بدون شیلد و F به معنای شیلد فویل).
• حرف پس از اسلش نشان‌دهنده نوع شیلد تک‌تک زوج‌سیم‌هاست (که در هر دو نوع UTP و F/UTP، زوج‌ها بدون شیلد مجزا و به صورت UTP هستند).

وب‌سایت تخصصی تجهیزات شبکه Patchbox در مقاله مقایسه‌ای خود  تحت عنوان UTP vs. STP: What is the difference? درباره اهمیت استانداردهای شیلدینگ بیان می‌کند:

طبق استاندارد جهانی ISO/IEC 11801، ساختارهای حفاظتی کابل‌ها با کدهای دقیقی دسته‌بندی می‌شوند. استفاده از فویل کلی در کابل‌های F/UTP (یا همان FTP سنتی) سطح حفاظتی قابل‌قبولی در برابر نویزهای الکترومغناطیسی بیرونی ایجاد می‌کند، بدون آنکه انعطاف‌پذیری کابل را به اندازه شیلدهای سنگین بافته‌شده کاهش دهد.

مشاهده مقاله در Patchbox

مقایسه کابل UTP و FTP از نظر مقاومت در برابر نویز

توانایی مقابله با امواج مزاحم، مهم‌ترین تمایز کاربردی این دو کابل است:

• کابل U/UTP: در محیط‌های اداری، تجاری و مسکونی استاندارد عملکردی عالی دارد؛ اما در مجاورت داکت‌های برق فشارقوی، تابلوهای برق صنعتی یا منابع تولیدکننده امواج الکترومغناطیسی شدید، دچار افت سیگنال و از دست رفتن بسته‌های داده (Packet Loss) می‌شود.
• کابل F/UTP (FTP): به لطف فویل سراسری، همانند یک سپر دفاعی عمل کرده و مانع از تأثیرگذاری نویزهای محیطی (EMI و RFI) بر روی داده‌های در حال انتقال در فرکانس‌های بالا می‌شود.

تفاوت کابل UTP و FTP از نظر نصب و کابل‌کشی

فرآیند اجرای این دو نوع کابل تفاوت‌های عملیاتی مهمی دارد:

• نصب کابل UTP: بسیار سریع، ساده و انعطاف‌پذیر است. نیازی به اجرای سیستم ارتینگ برای کابل ندارد و با کمترین دانش فنی می‌توان سوکت‌های استاندارد RJ45 را روی آن پرس کرد.
• نصب کابل FTP: نیازمند دقت مهندسی بالا در اجراست. برای اینکه شیلد فویل عملکرد درستی داشته باشد، کابل حتماً باید به تجهیزات ارتینگ ساختمان (مانند پچ‌پنل‌های شیلددار، کیستون های فلزی و چاه ارت) متصل شود. اگر کابل شیلددار به درستی ارت نشود، فویل دور آن مانند یک آنتن عمل کرده و نویز بیشتری را به درون شبکه جذب می‌کند!

تفاوت هزینه کابل UTP و FTP

از منظر اقتصادی، هزینه‌ها به دو بخش تقسیم می‌شوند:

1. هزینه‌های تامین متریال: کابل‌های FTP به دلیل دارا بودن لایه فویل آلومینیومی و سیم تخلیه، قیمت خرید بالاتری نسبت به کابل‌های UTP هم‌رده (مانند مقایسه Cat6 UTP با Cat6 FTP) دارند؛ همچنین تجهیزات پسیو جانبی آن‌ها نیز گران‌تر است.
2. هزینه اجرا و نگهداری: کابل‌کشی FTP به دلیل نیاز به زیرساخت ارتینگ و تست‌های دقیق‌تر پایداری شیلد، دستمزد نصب بالاتری دارد.

جمع‌بندی؛ کابل UTP یا FTP؟

انتخاب نهایی کاملاً به شرایط محیطی پروژه شما وابسته است. اگر در یک ساختمان اداری، مسکونی یا تجاری معمولی با فاصله استاندارد از کابل‌های برق مشغول کابل‌کشی هستید، کابل UTP با انعطاف‌پذیری فوق‌العاده و قیمت مقرون‌به‌صرفه بهترین گزینه است. اما اگر مسیر کابل‌کشی شما از کنار کابل‌های صنعتی عبور می‌کند، یا در کارخانه‌ها، سالن‌های تولید و محیط‌های پرنویز قرار دارید، استفاده از کابل FTP همراه با رعایت اصول ارتینگ، ایمنی و پایداری شبکه شما را تضمین خواهد کرد.
